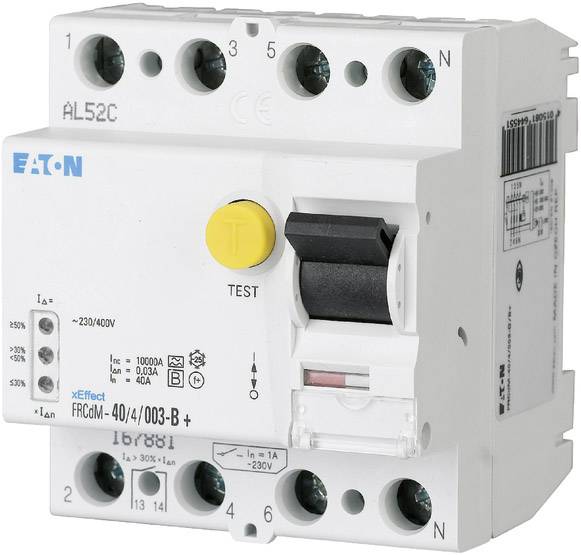

Beskrivning

De digitala jordfelsbrytaren av typ B+ lämpar sig för alla system, maskiner och utrustning, i vilka felström kan uppstå, t.ex.:- Likströmsanvändning som fotovoltaik- eller avbrottsfria enheter- Medicinsk utrustning som röntgenutrustning- Test- och experimentutrustning i laboratorie- och kurslokaler- Frekvensomriktare för motoranvändning- Styrsystem för hissar och kranar- Enheter med varvtalsstyrning för valsmaskiner, svarvar, kvarnar, …- Verkstäder (t. ex. för att använda av svetsapparater)- Byggbranschen- Laddningsstationer för elbilar.Typ B+: Allströmskänslig FI-brytare för applikationer vid vilka felström kan förekomma. Ej selektiv, ej tidsfördröjningar. Skyddar vid alla felströmformer. Uppfyller även kraven i VDE 0664-400 (tidigare VDE 0664-110 V) för extra brandskydd.

Typ G/B+

De digitala jordfelsbrytaren av typ B+ lämpar sig för alla system, maskiner och utrustning, i vilka felström kan uppstå, t.ex.:- Likströmsanvändning som fotovoltaik- eller avbrottsfria enheter- Medicinsk utrustning som röntgenutrustning- Test- och experimentutrustning i laboratorie- och kurslokaler- Frekvensomriktare för motoranvändning- Styrsystem för hissar och kranar- Enheter med varvtalsstyrning för valsmaskiner, svarvar, kvarnar, …- Verkstäder (t. ex. för att använda av svetsapparater)- Byggbranschen- Laddningsstationer för elbilar.Typ B+: Allströmskänslig FI-brytare för applikationer vid vilka felström kan förekomma. Ej selektiv, ej tidsfördröjningar. Skyddar vid alla felströmformer. Uppfyller även kraven i VDE 0664-400 (tidigare VDE 0664-110 V) för extra brandskydd.

Typ G/B+

Nominell ström

63

Nominell ström – avrundad

63

Innehåll

1

Märkfelström

0.3

Nominell spänning

240

Antal poler

4

Mounting method

DIN rail

Voltage type

AC

Built-in depth

70.5

Rated current

63

Rated voltage

415

Rated insulation voltage Ui

440

Number of poles

4

Rated fault current

0.3

Leakage current type

B+

Selective protection

TRUE

Short-circuit breaking capacity (Icw)

10

Surge current capacity

3

Pollution degree

2

Width in number of modular spacings

4

Short-time delayed tripping

TRUE

RAL-number (similar)

7035

Explosion-proof

FALSE

Frequency

50 Hz

Degree of protection (IP)

IP20

Connectable conductor cross section solid-core

1.5-35

Connectable conductor cross section multi-wired

1.5-16

With interlocking device

TRUE

Ambient temperature during operating

-25-40

Additional equipment possible

TRUE

Rated impulse withstand voltage Uimp

4

Typ av produkt

Jordfelsbrytare strömkänslig
