Beskrivning

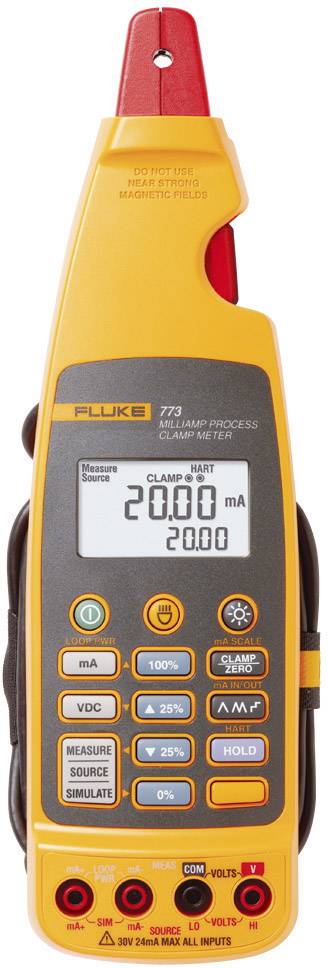

Med Fluke 773 kan du mäta strömkretsar utan att behöva bryta dem. Den stora fördelen är att kretsarna i de anslutna komponenterna vid underhåll och kontroll inte behöver tas ur drift eller måste kringgås på ett krångligt sätt. Du sparar tid vid test av analoga in- och utgångar på en SPS. Dessutom undviks tack vare detta mätsätt att en viktig krets bryts oavsiktligt och förorsakar avbrott i driftspänningen. Dessutom kan du direkt på apparaten mäta strömkretsar, generera och simulera signaler mellan 4 och 20 mA med hjälp av seriella mätanslutningar, mäta strömkretsar med simultan tillförsel av strömkretsen med 24 V, generera mA-utgångssignaler med en linjär ramp eller med utgångssignaler i 25 %-steg (automatisk anpassning av 4 till 20 mA-utgångssignaler för tester över längre avstånd). Den kan också mäta likspänningar upp till 30 V och generera likspänningar från 1 – 5 V eller 0 – 10 V. Skalerade mA-utgångar erbjuder en kontinuerlig mA-signal, som överensstämmer med 4 till 20 mA-signalen som har uppmätts av mA-strömmätningstången. Milliampereutgångssignalen möjliggör att en digital logging-multimeter, eller en annan apparat, registrerar 4 till 20 mA-signaler utan att bryta kretsen. Dessutom står en mA in-/utgång till förfogande: Simultan mätning av mA-signalen med strömmätningstången och generering av en mA-signal – generera en mA-Signal i ingången till instrumentet och mät 4 till 20 mA på utgången till instrumentet, t.ex. på ventiler eller mA-isoleringsförstärkare.

Mätning av 4 – 20 mA utgångssignaler från sändare utan att behöva bryta kretsen.Mät, generera och simulera strömkretsar direkt på apparatenGenerera och mät likspänningar

Belysning av mätstället Dubbeldisplay med %-visning Avtagbar tång med förlängningskabel Hold-funktion 10 – 50 mA-signaler i äldre anläggningar kan mätas Mät, generera och simulera strömkretsar direkt på apparaten Simultan mätning av strömkretsar och tillförsel av 24 V. Generera och mät likspänningar Skalerad mA-utgång till mA-ingång mA-ingång/utgång.

Med Fluke 773 kan du mäta strömkretsar utan att behöva bryta dem. Den stora fördelen är att kretsarna i de anslutna komponenterna vid underhåll och kontroll inte behöver tas ur drift eller måste kringgås på ett krångligt sätt. Du sparar tid vid test av analoga in- och utgångar på en SPS. Dessutom undviks tack vare detta mätsätt att en viktig krets bryts oavsiktligt och förorsakar avbrott i driftspänningen. Dessutom kan du direkt på apparaten mäta strömkretsar, generera och simulera signaler mellan 4 och 20 mA med hjälp av seriella mätanslutningar, mäta strömkretsar med simultan tillförsel av strömkretsen med 24 V, generera mA-utgångssignaler med en linjär ramp eller med utgångssignaler i 25 %-steg (automatisk anpassning av 4 till 20 mA-utgångssignaler för tester över längre avstånd). Den kan också mäta likspänningar upp till 30 V och generera likspänningar från 1 – 5 V eller 0 – 10 V. Skalerade mA-utgångar erbjuder en kontinuerlig mA-signal, som överensstämmer med 4 till 20 mA-signalen som har uppmätts av mA-strömmätningstången. Milliampereutgångssignalen möjliggör att en digital logging-multimeter, eller en annan apparat, registrerar 4 till 20 mA-signaler utan att bryta kretsen. Dessutom står en mA in-/utgång till förfogande: Simultan mätning av mA-signalen med strömmätningstången och generering av en mA-signal – generera en mA-Signal i ingången till instrumentet och mät 4 till 20 mA på utgången till instrumentet, t.ex. på ventiler eller mA-isoleringsförstärkare.

Mätning av 4 – 20 mA utgångssignaler från sändare utan att behöva bryta kretsen.Mät, generera och simulera strömkretsar direkt på apparatenGenerera och mät likspänningar

Belysning av mätstället Dubbeldisplay med %-visning Avtagbar tång med förlängningskabel Hold-funktion 10 – 50 mA-signaler i äldre anläggningar kan mätas Mät, generera och simulera strömkretsar direkt på apparaten Simultan mätning av strömkretsar och tillförsel av 24 V. Generera och mät likspänningar Skalerad mA-utgång till mA-ingång mA-ingång/utgång.

Mätområde V/DC min.

0.01

Typ av produkt

Strömtång

Mätområde V/DC max.

30

Mätområde A/DC min.

0.01

Mätområde A/DC max.

100

Grundnoggrannhet ±

0.2

Mättningstyp

True RMS

Frekvens

5 – 500

Gränssnitt

inga

Spänningsförsörjning (specifikationer)

4 st R6-batterier (AA)

Höjd

248

Bredd

76

Vikt

415

Kalibrerad

(ej certifierad kalibrering)

Mätningskategori

CAT II 300 V

Spänningsmätning

DC

Strömmätning

DC

Typ

773

Indikering

digital

Display (Beräkningar)

1200

Mått.

(B x H) 76 mm x 248 mm

Funktioner

Process-strömutgång

Öppning tångamperemeter

5
