Beskrivning

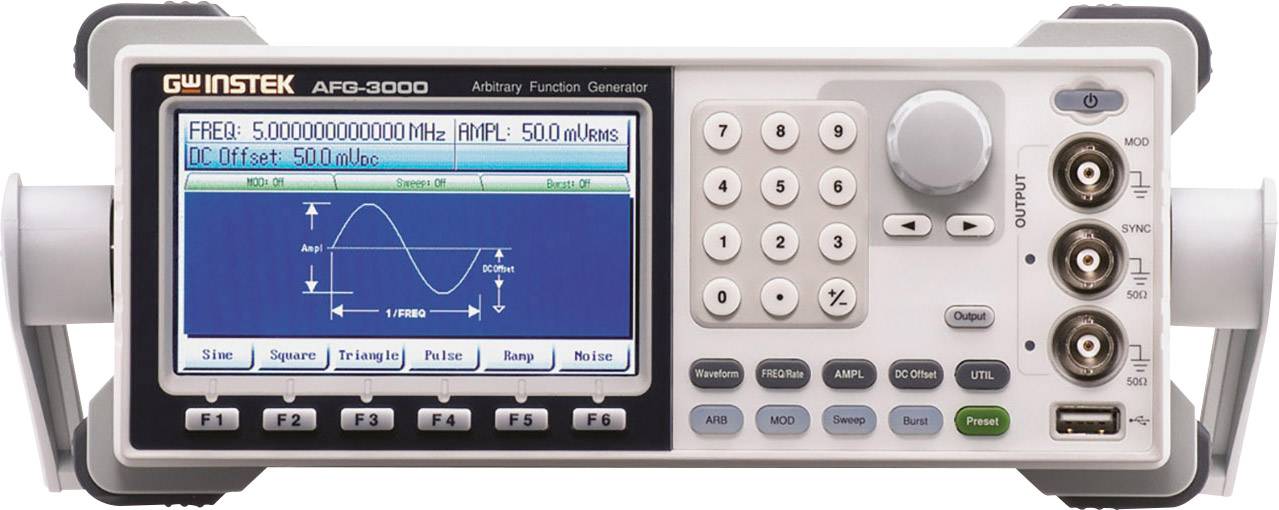

Funktionsgeneratorn AFG-3051, med direkt digital signalgenerering (DDS), har en bandbredd på 50 MHz. Utrustningen omfattar standardsignaler sinus, fyrkant, ramp, puls, brus, DC, Sin(x) /x, exponentiell tillväxt, exponentiellt avtagande, negativ ramp och 200 MSA/s arbiträr signalform . Dessutom finns funktionerna AM/FM/PVM/FSK-modulering, sweep och burst. Den 10,9 cm stora LCD grafik-färgmonitorn visar alla parametrar och inställningar och vågform. Ett USB-gränssnitt kan användas för fjärrstyrning med en dator. Den valfria vågformen kan genereras via PC®-programvaran som fritt kan hämtas på internet och överföras till generatorn via USB. I anslutning till minnesoscilloskopet i GDS-3000-serien är det möjligt att regenerera digitalt en uppmätt signal(DWR).

Bandbredd 1 µHz – 50 MHzValfri generator 200 MSa/sDirekt digital signalgenerering (DDS)

USB-värd Inställbart puls/pausförhållande för fyrkantsvågsignal Inställning av vågformsparametrar via tangentbordet och vred Samtidig visning av parametrar och kurva (WYSIWYG) 10 inställningsminnesplatser 10 icke-flyktiga 1 Mpts vågformsminnen On-Screen-hjälp.
