Beskrivning

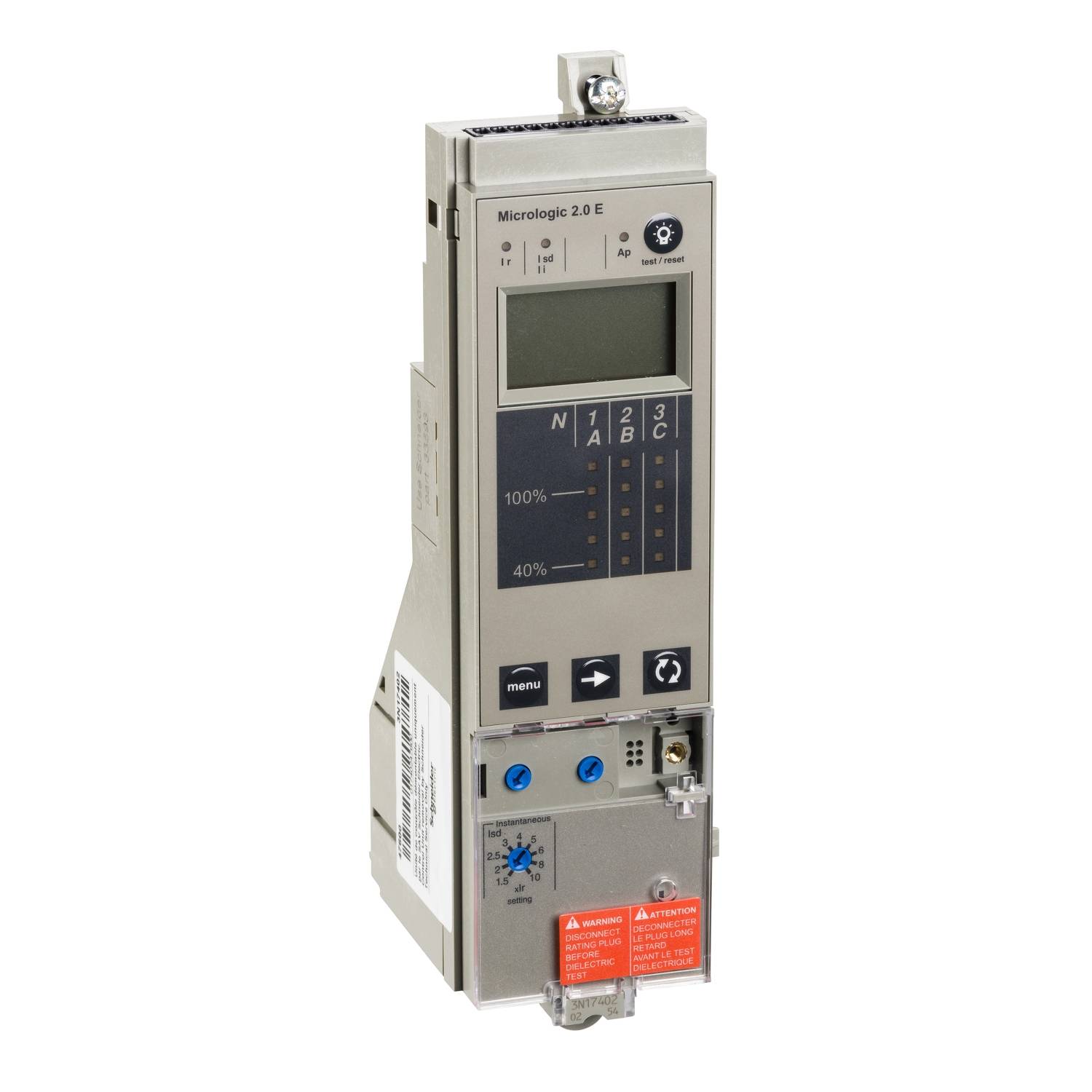

Micrologic 2.0E (energimätare) är en elektronisk styrenhet som används på de utdragbara effektbrytare Compact NS630b till NS1600. Den här styrenheten har ett grundläggande skydd (LI) och är utformad för att skydda strömkretsar och laster. Den har ett inställbart långsiktigt skydd mot överbelastning. Det erbjuder även ett inställbart icke momentant skydd mot kortslutningar. Micrologic 2.0E visar överbelastningar med en larmlysdiod. Den kan visa utlösningsorsak med ytterligare 3 LED:er. Micrologic 2.0E är utrustad med en digital LCD-display som visar den aktiva energin med en noggrannhet på 2 %. Denna styrenhet kan kopplas ihop med utdragningen compact ns Basic frame.

Micrologic 2.0E (energimätare) är en elektronisk styrenhet som används på de utdragbara effektbrytare Compact NS630b till NS1600. Den här styrenheten har ett grundläggande skydd (LI) och är utformad för att skydda strömkretsar och laster. Den har ett inställbart långsiktigt skydd mot överbelastning. Det erbjuder även ett inställbart icke momentant skydd mot kortslutningar. Micrologic 2.0E visar överbelastningar med en larmlysdiod. Den kan visa utlösningsorsak med ytterligare 3 LED:er. Micrologic 2.0E är utrustad med en digital LCD-display som visar den aktiva energin med en noggrannhet på 2 %. Denna styrenhet kan kopplas ihop med utdragningen compact ns Basic frame.

Innehåll

1

Rated permanent current Iu

630

Short-circuit release function

Undelayed

With ground fault protection function

FALSE

Initial value of the undelayed short-circuit release – setting range

378

End value adjustment range undelayed short-circuit release

32000

Type of motor protection

Electronic release

Voltage type for actuating

Self powered

Typ av produkt

Elektronikmodul
