Beskrivning

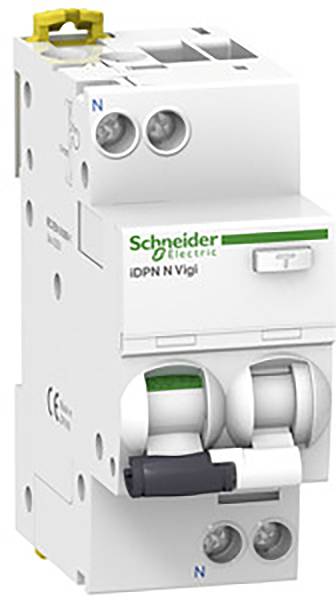

Jordfelsbrytare med överströmsskydd (Fi/LS) Acti 9 iDPN N Vigi, 6KA (IEC/en 61009-2-1). 1-polig+N, nominell ström 20A, B-karakteristik, jordkänslighet 300mA, skyddsklass för jordanslutning typ A, driftspänning (UE) 230V AC, isolationsspänning (UI) 400V AC. Garanterar omfattande skydd av slutströmkretsar mot överström och felström. Omkoppling och delning av strömkretsar. Tröskelformad koppling för slitagefritt brytning av kontakter Mekaniskt separat röd indikering vid felutlösning av ledningsbrytaren eller vid utlösning av en felström. Unik kopplingslägevisare genom grön markering på knappen på enheten. Kontrollknapp för regelbunden kontroll av funktionen. Teknik för insatsenhet- termomagnetisk. Dessutom stackningsbara hjälpmoduler (tillval)- underspänningsutlösare (imn), överspänningsutlösare (iMSU), arbetsströmutlösare (IMX), hjälpbrytare för statusmeddelande (IOF), felregistreringsbrytare (ISD). Verktygslös montering på vänster sida av enheten. Färgton RAL 9003. Fi/LS IDPN N Vigo uppfyller följande standarder IEC/en 61009 och IEC/en 60947-2. Dessutom är denna serie VDE-certifierad!

Jordfelsbrytare med överströmsskydd (Fi/LS) Acti 9 iDPN N Vigi, 6KA (IEC/en 61009-2-1). 1-polig+N, nominell ström 20A, B-karakteristik, jordkänslighet 300mA, skyddsklass för jordanslutning typ A, driftspänning (UE) 230V AC, isolationsspänning (UI) 400V AC. Garanterar omfattande skydd av slutströmkretsar mot överström och felström. Omkoppling och delning av strömkretsar. Tröskelformad koppling för slitagefritt brytning av kontakter Mekaniskt separat röd indikering vid felutlösning av ledningsbrytaren eller vid utlösning av en felström. Unik kopplingslägevisare genom grön markering på knappen på enheten. Kontrollknapp för regelbunden kontroll av funktionen. Teknik för insatsenhet- termomagnetisk. Dessutom stackningsbara hjälpmoduler (tillval)- underspänningsutlösare (imn), överspänningsutlösare (iMSU), arbetsströmutlösare (IMX), hjälpbrytare för statusmeddelande (IOF), felregistreringsbrytare (ISD). Verktygslös montering på vänster sida av enheten. Färgton RAL 9003. Fi/LS IDPN N Vigo uppfyller följande standarder IEC/en 61009 och IEC/en 60947-2. Dessutom är denna serie VDE-certifierad!

Typ av produkt

Jordfelsbrytare/Säkerhetsbrytare

Innehåll

1

Voltage type

AC

Built-in depth

44

Rated current

20

Rated voltage

230

Release characteristic

B

Rated insulation voltage Ui

400

Rated fault current

0.3

Current limiting class

3

Overvoltage category

3

Pollution degree

3

Width in number of modular spacings

2

Degree of protection (IP)

IP20

Number of protected poles

1

Concurrently switching neutral conductor

TRUE

Connectable conductor cross section solid-core

1-16

Connectable conductor cross section multi-wired

1-10

Ambient temperature during operating

-25-60

Flush-mounted installation

FALSE

Number of poles (total)

2

Rated impulse withstand voltage Uimp

4
