Beskrivning

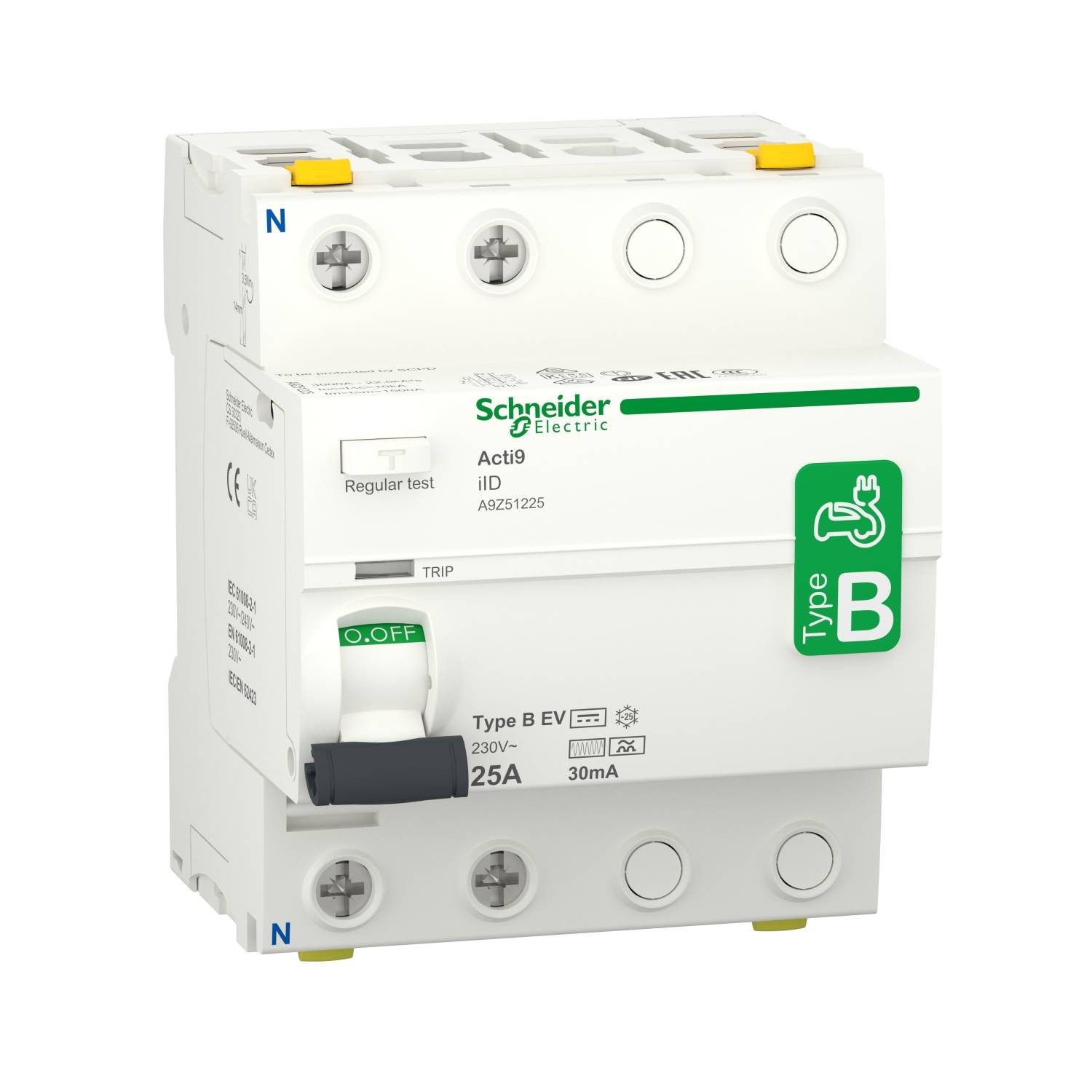

Felströmsskyddsbrytare Allströmskänslig för elladdningsstation Acti 9 iID. 2-polig,nominell ström 25A,typ B-EV,nominell felström 30 mA,driftspänning (UE) 230 AC,50Hz,isolationsspänning 250 V AC. Tröskelformad koppling för slitagefritt brytning av kontakter Med mekanisk felindikering på framsidan (VisiTrip) för visning av utlösningar med felström. Säker kontaktvisning (VisiSafe) av felströmsbrytaren, vid grön visning säkerhet för spänningsfrihet på utgångssidan. Kontrollknapp för regelbunden kontroll av funktionen. Dubbla anslutningsklämmor för dubbelsidig anslutning av kablar eller fasskenor. Enkel uttagning av fristående enhet vid installerad fasskena, tack vare fästelementet som kan nås från framsidan. Dessutom stackningsbara hjälpmoduler (tillval) underspänningsutlösare (imn), överspänningsutlösare (iMSU), arbetsströmutlösare (IMX), hjälpbrytare för statusmeddelande (IOF), felregistreringsbrytare (ISD). Skydd av laddningsstationer för elfordon. Färgton RAL 9003. Uppfyller följande standarder IEC/en 61008-2-1, IEC/en 62423, IEC 61543, VDE 0664.

Felströmsskyddsbrytare Allströmskänslig för elladdningsstation Acti 9 iID. 2-polig,nominell ström 25A,typ B-EV,nominell felström 30 mA,driftspänning (UE) 230 AC,50Hz,isolationsspänning 250 V AC. Tröskelformad koppling för slitagefritt brytning av kontakter Med mekanisk felindikering på framsidan (VisiTrip) för visning av utlösningar med felström. Säker kontaktvisning (VisiSafe) av felströmsbrytaren, vid grön visning säkerhet för spänningsfrihet på utgångssidan. Kontrollknapp för regelbunden kontroll av funktionen. Dubbla anslutningsklämmor för dubbelsidig anslutning av kablar eller fasskenor. Enkel uttagning av fristående enhet vid installerad fasskena, tack vare fästelementet som kan nås från framsidan. Dessutom stackningsbara hjälpmoduler (tillval) underspänningsutlösare (imn), överspänningsutlösare (iMSU), arbetsströmutlösare (IMX), hjälpbrytare för statusmeddelande (IOF), felregistreringsbrytare (ISD). Skydd av laddningsstationer för elfordon. Färgton RAL 9003. Uppfyller följande standarder IEC/en 61008-2-1, IEC/en 62423, IEC 61543, VDE 0664.

Nominell ström

25

Nominell ström – avrundad

25

Innehåll

1

Utförande

För elladdningsstation

Märkfelström

0.03

Utlösningskarakteristik

B

Mounting method

DIN rail

Voltage type

AC

Built-in depth

44

Rated current

25

Rated voltage

230

Rated insulation voltage Ui

250

Number of poles

2

Rated fault current

0.03

Pollution degree

3

Width in number of modular spacings

4

Explosion-proof

FALSE

Degree of protection (IP)

IP20

Connectable conductor cross section solid-core

1-35

Connectable conductor cross section multi-wired

1-25

Ambient temperature during operating

-25-60

Additional equipment possible

TRUE

Rated impulse withstand voltage Uimp

6

Typ av produkt

Felström-skyddsbrytare
