Beskrivning

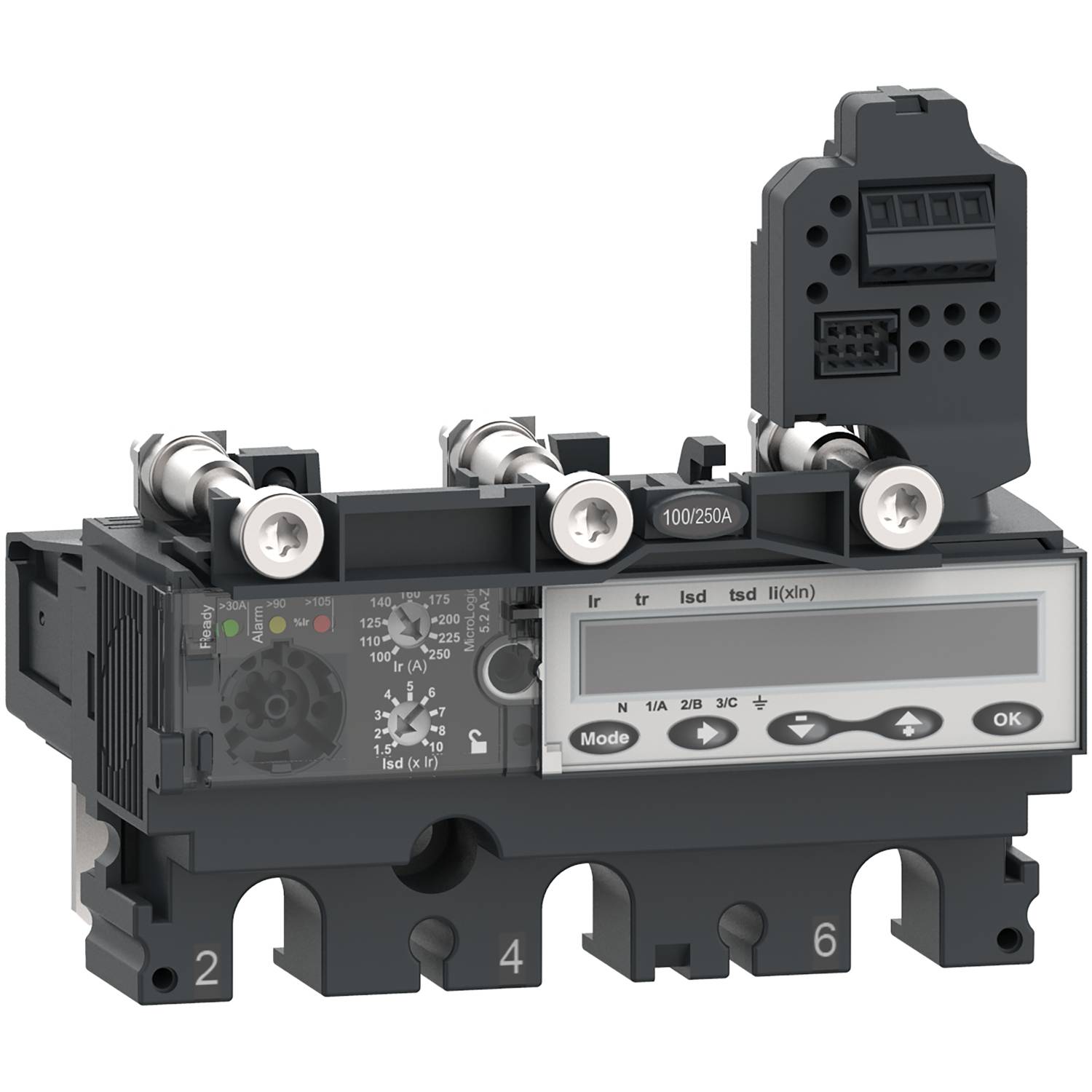

Den här elektroniska 3-poliga 3d-utlösarenheten MicroLogic 5.2 A-Z är en elektronisk utlösningsenhet som används i effektbrytare Compact NSX 100/160/250. Denna elektroniska utlösningsanordning med en nominell effekt på 100 A används i speciella 2/3-fördelningssystem med 16 Hz för järnvägstillämpningar. Den har ett anpassningsbart långtidsskydd mot överbelastning. Den har dessutom ett anpassningsbart korttidspförsenat kortslutningsskydd och ett icke momentat kortslutningsskydd. MicroLogic 5.2 A-Z visar överlaster med larm-LED:er. Den gröna Ready-LED:en blinkar när effektbrytare är redo för utlösning. MicroLogic 5.2 A-Z är utrustad med en visningsmodul som ger strömmätningar och möjliggör fininställningar. Den här produkten är en del av vår EcoStruxure Power-arkitektur, förutsatt att den kombineras med grundbrytaren PowerTag NSX och Compact NSX.

Den här elektroniska 3-poliga 3d-utlösarenheten MicroLogic 5.2 A-Z är en elektronisk utlösningsenhet som används i effektbrytare Compact NSX 100/160/250. Denna elektroniska utlösningsanordning med en nominell effekt på 100 A används i speciella 2/3-fördelningssystem med 16 Hz för järnvägstillämpningar. Den har ett anpassningsbart långtidsskydd mot överbelastning. Den har dessutom ett anpassningsbart korttidspförsenat kortslutningsskydd och ett icke momentat kortslutningsskydd. MicroLogic 5.2 A-Z visar överlaster med larm-LED:er. Den gröna Ready-LED:en blinkar när effektbrytare är redo för utlösning. MicroLogic 5.2 A-Z är utrustad med en visningsmodul som ger strömmätningar och möjliggör fininställningar. Den här produkten är en del av vår EcoStruxure Power-arkitektur, förutsatt att den kombineras med grundbrytaren PowerTag NSX och Compact NSX.

Innehåll

1

Rated permanent current Iu

100

Number of poles

3.0

Short-circuit release function

Delayed

With ground fault protection function

FALSE

Initial value of the undelayed short-circuit release – setting range

150

End value adjustment range undelayed short-circuit release

1500

Type of motor protection

Electronic release

Voltage type for actuating

AC

Typ av produkt

Elektronikmodul
