Beskrivning

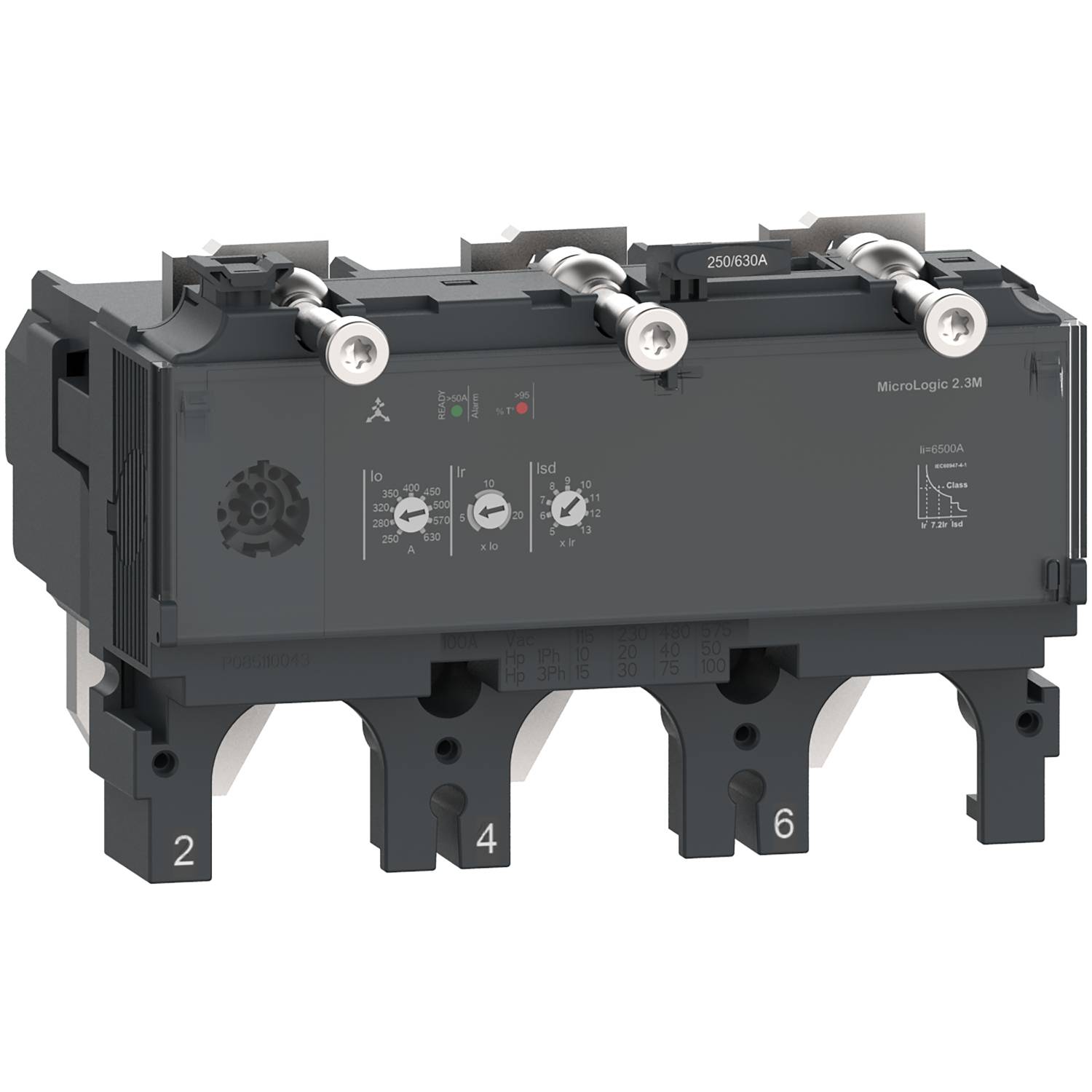

Denna MicroLogic 2.3 M är en 3-polig 3d-elektronisk utlösningsapparat som används i effektbrytaren Compact NSX 400/630. Denna magnetiska utlösningsanordning med 320 A nominell effekt är ett optimalt val för motorskyddsapplikationer. Den har ett anpassningsbart långsiktigt skydd mot överbelastning. Den har dessutom ett anpassningsbart korttidsskydd och ett fast oumbärligt kortslutningsskydd. MicroLogic 2.3 M visar om värmebilden från rotor och stator ligger över 95 % av den tillåtna temperaturnybörjar med en röd larm-LED. Den gröna Ready-LED:en blinkar när effektbrytare är redo för utlösning. Den här produkten är en del av vår EcoStruxure Power-arkitektur, förutsatt att den kombineras med grundbrytaren PowerTag NSX och Compact NSX.

Denna MicroLogic 2.3 M är en 3-polig 3d-elektronisk utlösningsapparat som används i effektbrytaren Compact NSX 400/630. Denna magnetiska utlösningsanordning med 320 A nominell effekt är ett optimalt val för motorskyddsapplikationer. Den har ett anpassningsbart långsiktigt skydd mot överbelastning. Den har dessutom ett anpassningsbart korttidsskydd och ett fast oumbärligt kortslutningsskydd. MicroLogic 2.3 M visar om värmebilden från rotor och stator ligger över 95 % av den tillåtna temperaturnybörjar med en röd larm-LED. Den gröna Ready-LED:en blinkar när effektbrytare är redo för utlösning. Den här produkten är en del av vår EcoStruxure Power-arkitektur, förutsatt att den kombineras med grundbrytaren PowerTag NSX och Compact NSX.

Innehåll

1

Rated permanent current Iu

320

Number of poles

3.0

Short-circuit release function

Delayed

With ground fault protection function

FALSE

Initial value of the undelayed short-circuit release – setting range

4800

End value adjustment range undelayed short-circuit release

4800

Type of motor protection

Electronic release

Voltage type for actuating

AC

Typ av produkt

Elektronikmodul
