Beskrivning

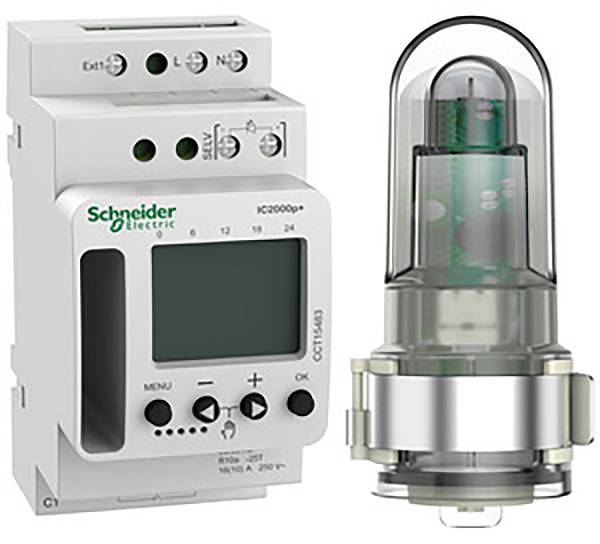

ljussensor för ljusstyrke- och tidsberoende styrning av belysningssystem. Belysningssystemet aktiveras när den inställda ljushetsvärdet underskrids eller tidsstyrning gör det möjligt att stänga reläet. Tre inställningsområden för tröskelvärdet från 1 2 till 50 lux. Område 2 60 till 300 lux. Område 3 350 till 2100 lux. Tidsfördröjd till- och frånkoppling kan ställas in mellan 20 – 140 sekunder. Extern ingång som anknytningsapparat. Kontrollera kabeldragning genom knapparna på enheten. Kort bruksanvisning i förvaringsfacket. För montering på din-skena TH35. Enligt en 60715. Funktioner -56 minnesplatser. PÅ-AV kopplingstider. Semesterprogram -displaybelysning (urkopplingsbar). Automatisk omkoppling av sommar / vintertid: deaktiverat, växlingsregler för Europa, USA och andra länder är redan lagrade, egen övergångsregel eller omställning kan väljas efter ett fast datum. PIN-kodning Nominell spänning AC 230,-15 % / +10 %, 50/60 Hz. Bryteffekt max 16 A, AC 250 V, cos phi1, 10 A, AC 250 V, cos phi0,6. Bryteffekt min 10 mA, AC 230 V, 100 mA, AC/DC 24 V. kontakt potentialfri. Standby-effekt 0,3 W. Glödlampsbelastning 2600 W. Halogenlamplast 2600 W. Lysrörsbelastning inte kompenserar 2300 VA, seriekilerad 2300 VA, -parallell-kompenserad 730 VA (80 uF). Kompaktlysrör 170 W. LED 2 W 30 W. LED 2 W 200 W. externa ingångar 1. Anslutningar skruvklämmor, styv/flexibel 2×0,5 – 2,5 mm2, med ändhylsa max. 1×2,5 mm2. 4 knappar för menyhantering. Nogrannhet 7+/-0,25 s/dag (25 grader C). Rågreserver 10 år. Kapslingsklass enhet IP 20. Enhetsbredd 2,5 TE ca 45 mm. Leveransomfattning ljussensor för utomhusbruk CCT15260.

ljussensor för ljusstyrke- och tidsberoende styrning av belysningssystem. Belysningssystemet aktiveras när den inställda ljushetsvärdet underskrids eller tidsstyrning gör det möjligt att stänga reläet. Tre inställningsområden för tröskelvärdet från 1 2 till 50 lux. Område 2 60 till 300 lux. Område 3 350 till 2100 lux. Tidsfördröjd till- och frånkoppling kan ställas in mellan 20 – 140 sekunder. Extern ingång som anknytningsapparat. Kontrollera kabeldragning genom knapparna på enheten. Kort bruksanvisning i förvaringsfacket. För montering på din-skena TH35. Enligt en 60715. Funktioner -56 minnesplatser. PÅ-AV kopplingstider. Semesterprogram -displaybelysning (urkopplingsbar). Automatisk omkoppling av sommar / vintertid: deaktiverat, växlingsregler för Europa, USA och andra länder är redan lagrade, egen övergångsregel eller omställning kan väljas efter ett fast datum. PIN-kodning Nominell spänning AC 230,-15 % / +10 %, 50/60 Hz. Bryteffekt max 16 A, AC 250 V, cos phi1, 10 A, AC 250 V, cos phi0,6. Bryteffekt min 10 mA, AC 230 V, 100 mA, AC/DC 24 V. kontakt potentialfri. Standby-effekt 0,3 W. Glödlampsbelastning 2600 W. Halogenlamplast 2600 W. Lysrörsbelastning inte kompenserar 2300 VA, seriekilerad 2300 VA, -parallell-kompenserad 730 VA (80 uF). Kompaktlysrör 170 W. LED 2 W 30 W. LED 2 W 200 W. externa ingångar 1. Anslutningar skruvklämmor, styv/flexibel 2×0,5 – 2,5 mm2, med ändhylsa max. 1×2,5 mm2. 4 knappar för menyhantering. Nogrannhet 7+/-0,25 s/dag (25 grader C). Rågreserver 10 år. Kapslingsklass enhet IP 20. Enhetsbredd 2,5 TE ca 45 mm. Leveransomfattning ljussensor för utomhusbruk CCT15260.

Typ av produkt

Skymningsrelä

Mounting method

DIN rail

Built-in depth

67

Rated voltage

230

Width in number of modular spacings

2.5

Max. switching current (cos phi = 0.6)

10

Max. incandescent lamp load

2600

Max. conductor length light sensor

50

Max. load fluorescent lamp

2300

Max. load fluorescent lamp (Duo circuit)

2300

Max. load fluorescent lamp (parallel compensated)

730

With programmable overnight shutoff

TRUE

Degree of protection (IP) light sensor

IP55

Push button input

TRUE

Degree of protection (IP)

IP20

Rated switch current

16

Protection class light sensor

II

Mounting method light sensor

Wall surface mounted
