Beskrivning

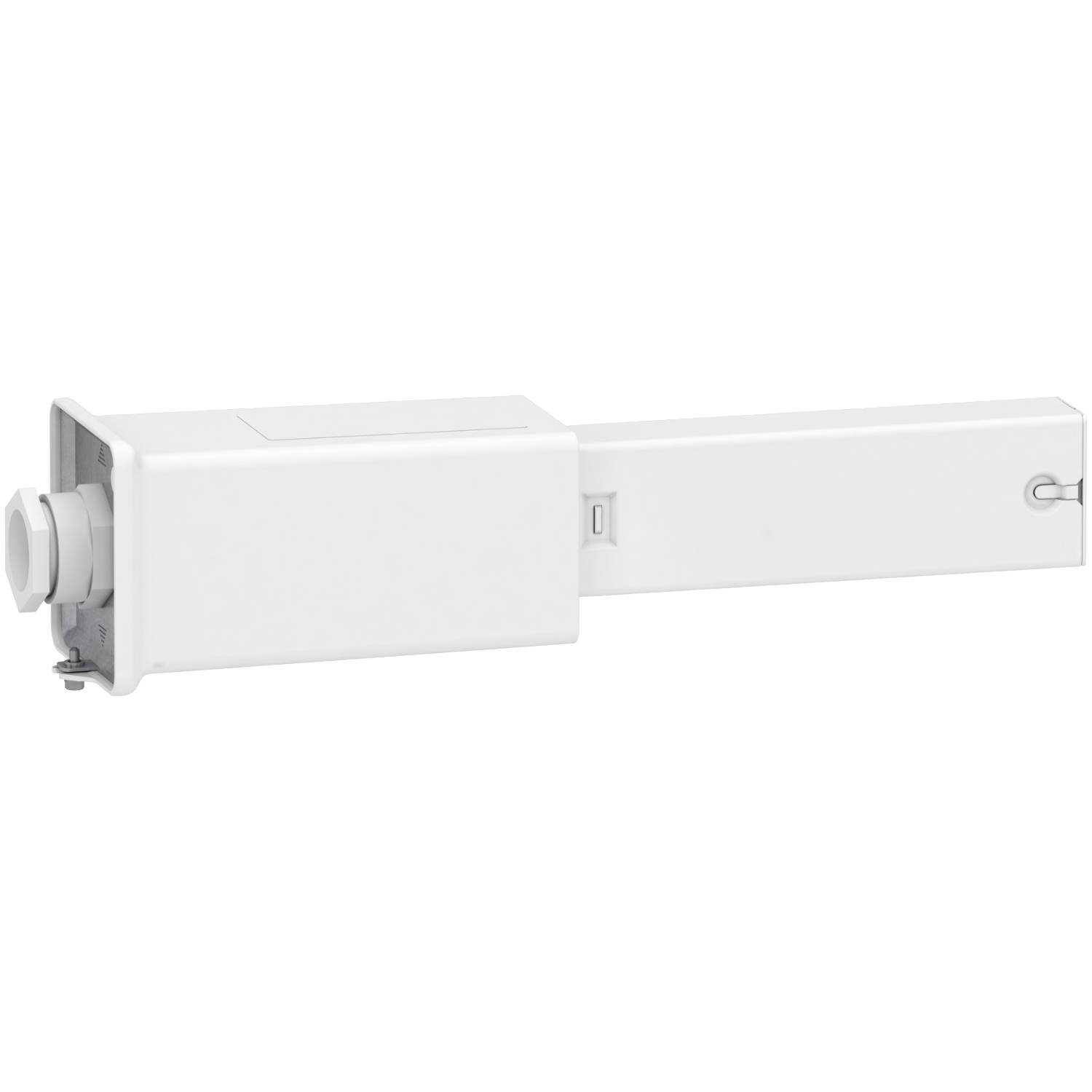

Detta är en inmatningsenhet för Canalis KBA-samlingsskenfördelare. Canalis KBA är avsedd för distribution av belysning och kontakter. Nominell driftström är 40 A vid 35 °C. Märkdriftspänning ligger mellan 230VAC och 400VAC 50 Hz. Detta element kläms fast på ledens vänstra ände och den medföljande ändlock bör klämmas fast på den motsatta sidan av ledningen. Den tar upp strömkablar med 10 mm² med en maximal diameter på 19 mm (PG 21). Den bäddar in 1 strömkrets med 3L+N+PE-polaritet. Denna inmatningsenhet levereras med en tillvalsmöjlighet till fjärrstyrning av 2 ledare och kan överföra och fördela DALI-protokollet för belysningsstyrning. Den ger kapslingsklass IP55 enligt standarden IEC 60529, som skyddar kabelkanaler mot stänkvatten och damm. Det ger IK06-skydd enligt standarden IEC 62262 mot externa mekaniska stötar. Längden är 300 mm och tvärsnittet är 78,5 mm x 75,5 mm. Den är tillverkad i vitlackerad stålplåt RAL 9003. Canalis KBA är godkänd enligt IEC/en 61439-6. Den är inte flammande enligt rekommendationerna i IEC 60332-3. Alla isoler- och plastmaterial är halogenfria och har ökad brandintegritet (IEC 60695-2).

Detta är en inmatningsenhet för Canalis KBA-samlingsskenfördelare. Canalis KBA är avsedd för distribution av belysning och kontakter. Nominell driftström är 40 A vid 35 °C. Märkdriftspänning ligger mellan 230VAC och 400VAC 50 Hz. Detta element kläms fast på ledens vänstra ände och den medföljande ändlock bör klämmas fast på den motsatta sidan av ledningen. Den tar upp strömkablar med 10 mm² med en maximal diameter på 19 mm (PG 21). Den bäddar in 1 strömkrets med 3L+N+PE-polaritet. Denna inmatningsenhet levereras med en tillvalsmöjlighet till fjärrstyrning av 2 ledare och kan överföra och fördela DALI-protokollet för belysningsstyrning. Den ger kapslingsklass IP55 enligt standarden IEC 60529, som skyddar kabelkanaler mot stänkvatten och damm. Det ger IK06-skydd enligt standarden IEC 62262 mot externa mekaniska stötar. Längden är 300 mm och tvärsnittet är 78,5 mm x 75,5 mm. Den är tillverkad i vitlackerad stålplåt RAL 9003. Canalis KBA är godkänd enligt IEC/en 61439-6. Den är inte flammande enligt rekommendationerna i IEC 60332-3. Alla isoler- och plastmaterial är halogenfria och har ökad brandintegritet (IEC 60695-2).

Typ av produkt

Ändinmatning

Innehåll

1

Colour

White

Width

75.5

Model

Single

Height

78.5

RAL-number

9003

Number of poles

5

Length

300

Degree of protection (IP)

IP55

Power supply position

End

Rated current AC 50 Hz

40
