Beskrivning

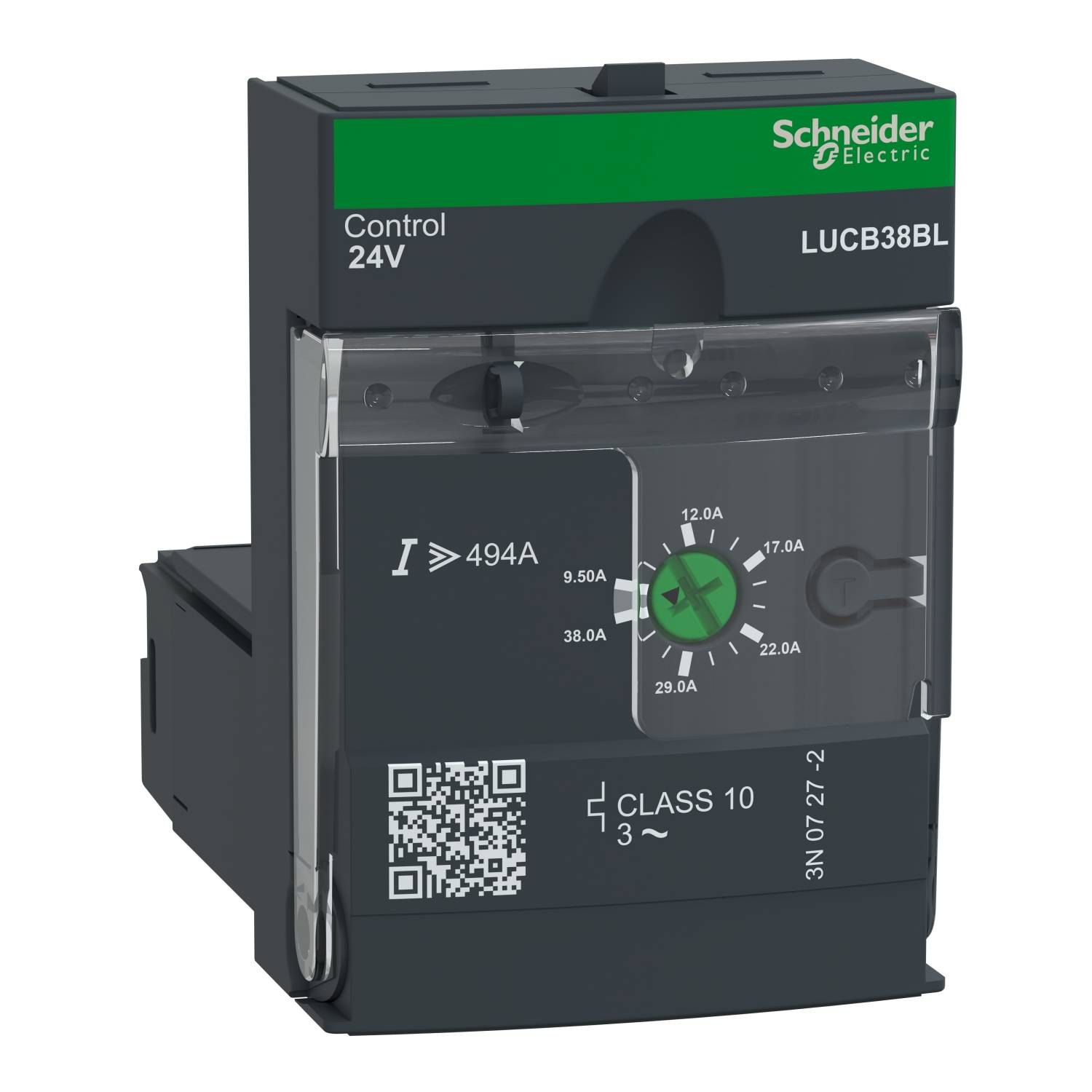

Styr- och diagnosenheten TeSys U läggs till i den avancerade effektbundenheten LUB380 för att skapa en startstyrning TeSys U för 3-fas motorapplikationer upp till 18,5kW@400V. Det ger fullt skydd för motorer med nominell ström IR 9,5-38A (IR inställbar), överlastutlösare klass 10, kortslutning vid 13 x Irmax, överström vid 14,2 x IR, fasfel, isolationsfel (endast skydd av enheter). Den har en termisk överlagerarm som lokalt kan användas via en LUFDA-modul eller fjärrstyrt via en LULC-modul, samt en testknapp för simulering av överbelastning. För användning med en 24 V-likspänning för styrning av startservern (A1/A2 med styrklämmor i basen). Certifierad vid användning tillsammans med en LUB-effektsockel (IEC, UL, CSA, CCC, EAC), Green Premium-produkt (RoHS/REACH).

Styr- och diagnosenheten TeSys U läggs till i den avancerade effektbundenheten LUB380 för att skapa en startstyrning TeSys U för 3-fas motorapplikationer upp till 18,5kW@400V. Det ger fullt skydd för motorer med nominell ström IR 9,5-38A (IR inställbar), överlastutlösare klass 10, kortslutning vid 13 x Irmax, överström vid 14,2 x IR, fasfel, isolationsfel (endast skydd av enheter). Den har en termisk överlagerarm som lokalt kan användas via en LUFDA-modul eller fjärrstyrt via en LULC-modul, samt en testknapp för simulering av överbelastning. För användning med en 24 V-likspänning för styrning av startservern (A1/A2 med styrklämmor i basen). Certifierad vid användning tillsammans med en LUB-effektsockel (IEC, UL, CSA, CCC, EAC), Green Premium-produkt (RoHS/REACH).

Innehåll

1

Rated permanent current Iu

38

Number of poles

3

Short-circuit release function

Undelayed

With ground fault protection function

TRUE

Initial value of the undelayed short-circuit release – setting range

494

End value adjustment range undelayed short-circuit release

494

Type of motor protection

Electronic release

Voltage type for actuating

DC

Typ av produkt

Elektronikmodul
