Beskrivning

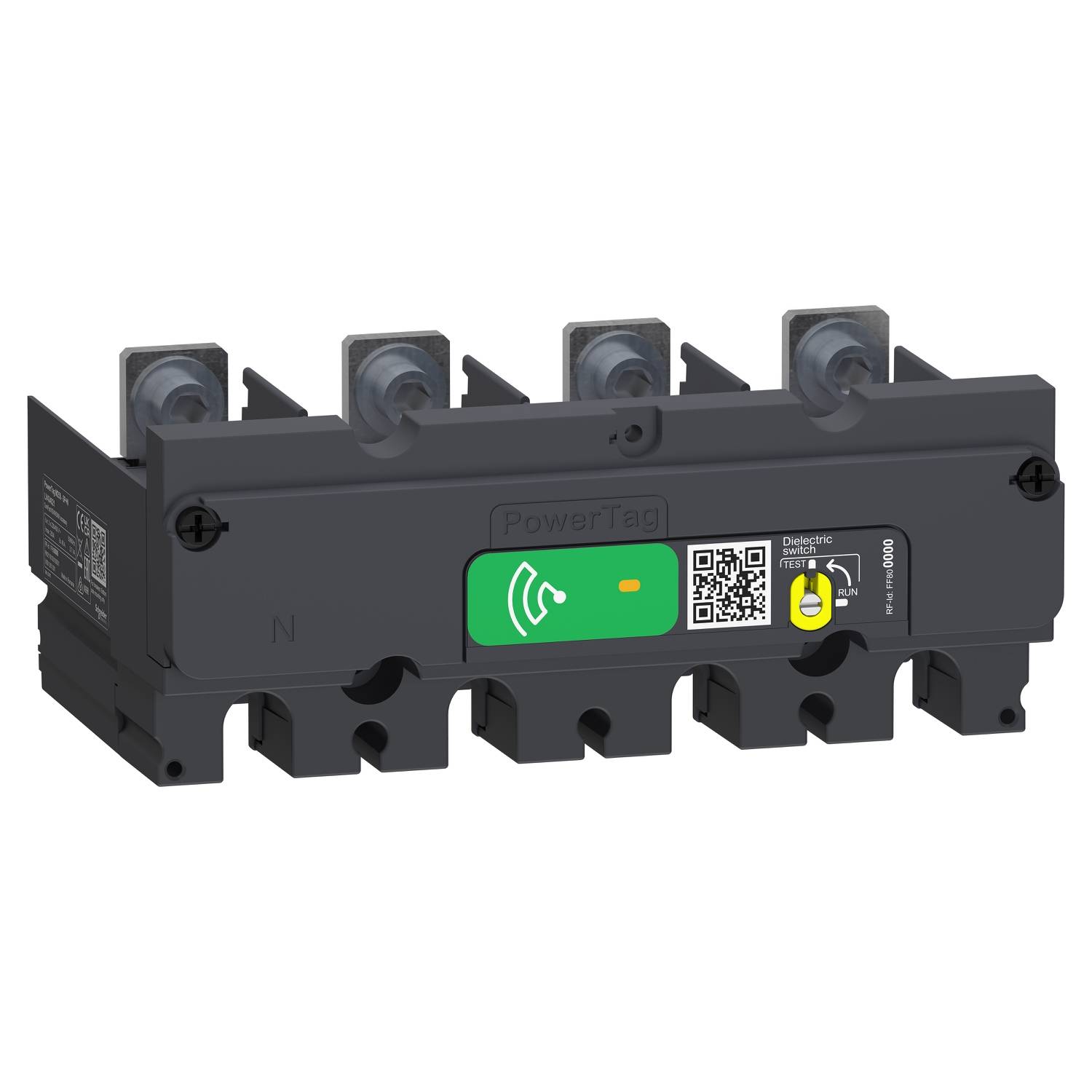

Denna PowerTag Energy M250 3P+N är en trådlös energisensor med trådlös kommunikation. Med sin Monoconnect-design passar den för Compact NSX 100/160/250, Compact NS 100/160/250, Compact INS250 och Compact INV 100/160/200/250. Det skall vara anslutet till en koncentrator eller gateway för att möjliggöra övervakning av kretsen och diagnos upp till lastplanet. Den har utvecklats speciellt för användning inom energihantering, lastövervakning och strömtillgänglighet. Den innehåller exakta realtidsmätningar av aktiv och reaktiv energi, aktiv-, blind- och skenbar effekt, ström, spänning och effektfaktor. I händelse av ett strömavbrott skickar apparaten ett larm vid spänningsförlust och värdet på strömmen per fas, innan den strömlöst. Powertag Energy M250 motsvarar standarden IEC 61557-12. Det rör sig om en PMD-II/DD/K70/1. Prestandaklassens kategori är klass 1. Den maximala strömmen Imax är 250 A. IB-basströmmen är 40 A. mättnadsströmmen är 500A och är-inkopplingsströmmen 160 mA. UN-märkspänningarna är fas-neutral 230VAC +/- 20 % och fas-fas 400VAC +/- 20 %. Den maximala förbrukningen är mindre än eller lika med 3,7VA. Den kan monteras direkt på undersidan av strömbrytaren eller Vigi-påkopplingsklämman eller på ovan- eller undersidan av uttagssockeln, om sådan finns. Produktens färg är grå (RAL7016). Vikten är 300 g. kapslingsklassen är IP20 och IK07. Drifttemperaturen ligger mellan -25°C och +70°C. Lagringstemperaturen ligger mellan -50°C och +85°C.

Denna PowerTag Energy M250 3P+N är en trådlös energisensor med trådlös kommunikation. Med sin Monoconnect-design passar den för Compact NSX 100/160/250, Compact NS 100/160/250, Compact INS250 och Compact INV 100/160/200/250. Det skall vara anslutet till en koncentrator eller gateway för att möjliggöra övervakning av kretsen och diagnos upp till lastplanet. Den har utvecklats speciellt för användning inom energihantering, lastövervakning och strömtillgänglighet. Den innehåller exakta realtidsmätningar av aktiv och reaktiv energi, aktiv-, blind- och skenbar effekt, ström, spänning och effektfaktor. I händelse av ett strömavbrott skickar apparaten ett larm vid spänningsförlust och värdet på strömmen per fas, innan den strömlöst. Powertag Energy M250 motsvarar standarden IEC 61557-12. Det rör sig om en PMD-II/DD/K70/1. Prestandaklassens kategori är klass 1. Den maximala strömmen Imax är 250 A. IB-basströmmen är 40 A. mättnadsströmmen är 500A och är-inkopplingsströmmen 160 mA. UN-märkspänningarna är fas-neutral 230VAC +/- 20 % och fas-fas 400VAC +/- 20 %. Den maximala förbrukningen är mindre än eller lika med 3,7VA. Den kan monteras direkt på undersidan av strömbrytaren eller Vigi-påkopplingsklämman eller på ovan- eller undersidan av uttagssockeln, om sådan finns. Produktens färg är grå (RAL7016). Vikten är 300 g. kapslingsklassen är IP20 och IK07. Drifttemperaturen ligger mellan -25°C och +70°C. Lagringstemperaturen ligger mellan -50°C och +85°C.

Typ av produkt

E-räknare

Typ

LV434021

Mounting method

Plug-in technique

Width

140

Model

Direct measurement

Height

57

Depth

86

Suitable for

Purchase

Type of indication

None

Max. current (Imax)

300

Width in number of modular spacings

8

Type of meter

Electronic

Degree of protection (IP)

IP20

Type of interface

Other

Energy type

Effective power and reactive power

Tariff type

One-tariff

Escapement mechanism

FALSE

Calibrated

TRUE

Approval

Domestic

Pulse output

None

Accuracy class

B

Pole type

Four conductor

Measurement type load profile

FALSE

EEC40 signature

FALSE

With lock code

FALSE

Nominal current (In)

250

Degree of protection (NEMA)

1
