Beskrivning

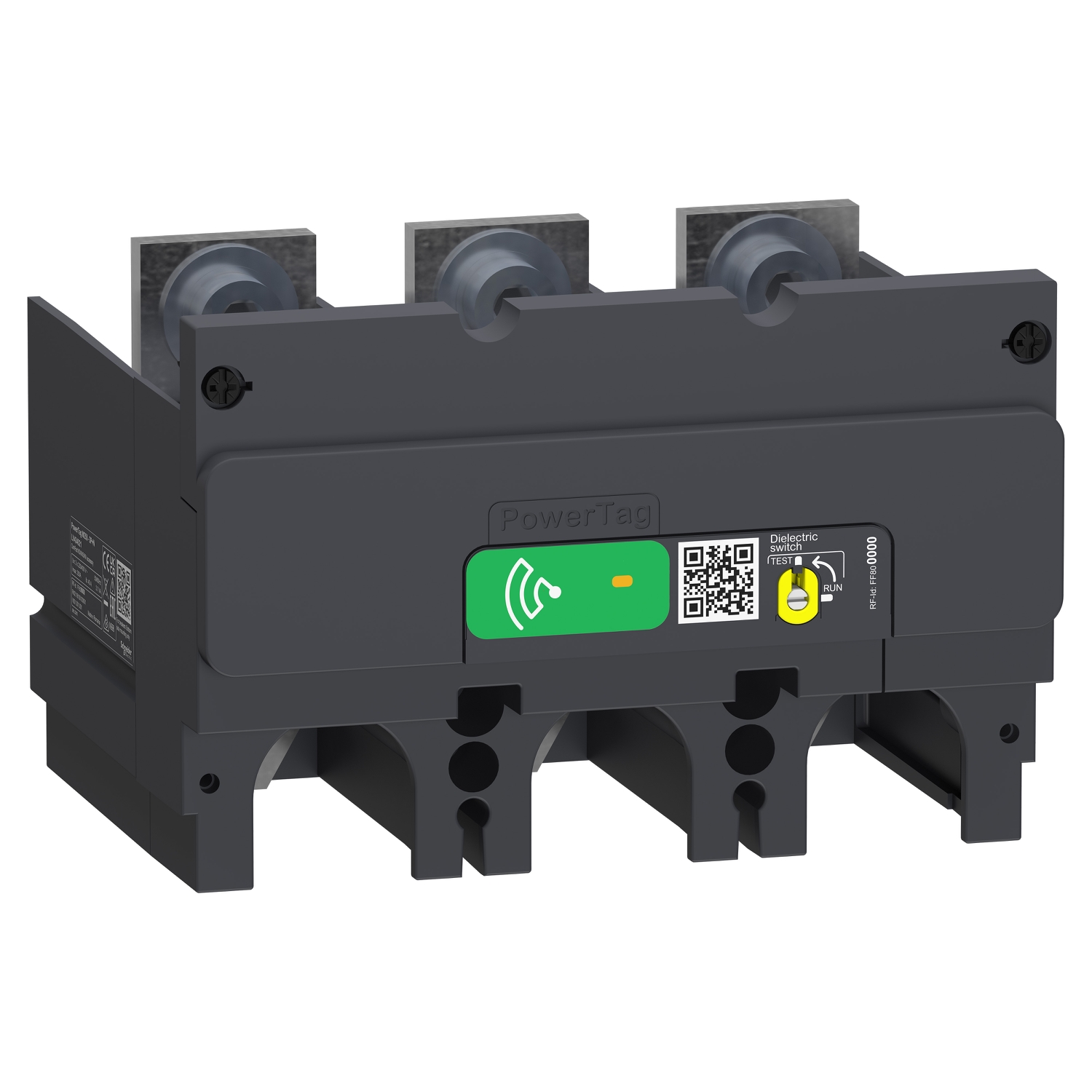

Denna PowerTag M630 3P är en trådlös energimätare. Med sin Monoconnect-design passar den för Compact NSX 400-630, Compact NS 400-630 och TeSys GV6. Det skall vara anslutet till en koncentrator eller gateway för att möjliggöra övervakning av kretsloppet och diagnos till lastplanet. Den har utvecklats speciellt för användning inom energihantering, lastövervakning och strömtillgänglighet. Den innehåller exakta realtidsmätningar av aktiv och reaktiv energi, aktiv-, blind- och skenbar effekt, ström, spänning och effektfaktor. I händelse av ett strömavbrott skickar den en spänningsalarm och värdet på strömmen per fas, innan den strömlöst. PowerTag Energy M630 motsvarar normen IEC 61557-12 och är en PMD-II/DD/K70/1. Effektklass är klass 1. Den maximala strömmen Imax är 630A, grundströmmen IB är 100a, mättnadsströmmen är 1260A och inkopplingsströmmen 400mA. De nominella spänningarna är fas-neutral 230VAC +/- 20 % och fas-fas 400VAC +/- 20 %. Den maximala förbrukningen är lägre än eller lika med 3,7 VA. Den kan monteras direkt på undersidan av strömbrytaren, på Vigi-tillsatsklämmor eller på över- och undertill Monteras på undersidan av anslutningssockeln (om sådan finns). Produktfärg är grå (RAL7016), vikt 250 g och kapslingsklass IP20, IK07. Drifttemperaturen ligger mellan -25°C och +70°C, lagringstemperaturen ligger mellan -50°C och +85°C.

Denna PowerTag M630 3P är en trådlös energimätare. Med sin Monoconnect-design passar den för Compact NSX 400-630, Compact NS 400-630 och TeSys GV6. Det skall vara anslutet till en koncentrator eller gateway för att möjliggöra övervakning av kretsloppet och diagnos till lastplanet. Den har utvecklats speciellt för användning inom energihantering, lastövervakning och strömtillgänglighet. Den innehåller exakta realtidsmätningar av aktiv och reaktiv energi, aktiv-, blind- och skenbar effekt, ström, spänning och effektfaktor. I händelse av ett strömavbrott skickar den en spänningsalarm och värdet på strömmen per fas, innan den strömlöst. PowerTag Energy M630 motsvarar normen IEC 61557-12 och är en PMD-II/DD/K70/1. Effektklass är klass 1. Den maximala strömmen Imax är 630A, grundströmmen IB är 100a, mättnadsströmmen är 1260A och inkopplingsströmmen 400mA. De nominella spänningarna är fas-neutral 230VAC +/- 20 % och fas-fas 400VAC +/- 20 %. Den maximala förbrukningen är lägre än eller lika med 3,7 VA. Den kan monteras direkt på undersidan av strömbrytaren, på Vigi-tillsatsklämmor eller på över- och undertill Monteras på undersidan av anslutningssockeln (om sådan finns). Produktfärg är grå (RAL7016), vikt 250 g och kapslingsklass IP20, IK07. Drifttemperaturen ligger mellan -25°C och +70°C, lagringstemperaturen ligger mellan -50°C och +85°C.

Typ av produkt

E-räknare

Typ

LV434022

Mounting method

Plug-in technique

Width

140

Model

Direct measurement

Height

91

Depth

110

Suitable for

Purchase

Type of indication

None

Max. current (Imax)

756

Width in number of modular spacings

8

Type of meter

Electronic

Degree of protection (IP)

IP20

Type of interface

Other

Energy type

Effective power and reactive power

Tariff type

One-tariff

Escapement mechanism

FALSE

Calibrated

TRUE

Approval

Domestic

Pulse output

None

Accuracy class

B

Pole type

Three conductor

Measurement type load profile

FALSE

EEC40 signature

FALSE

With lock code

FALSE

Nominal current (In)

630

Degree of protection (NEMA)

1
