Beskrivning

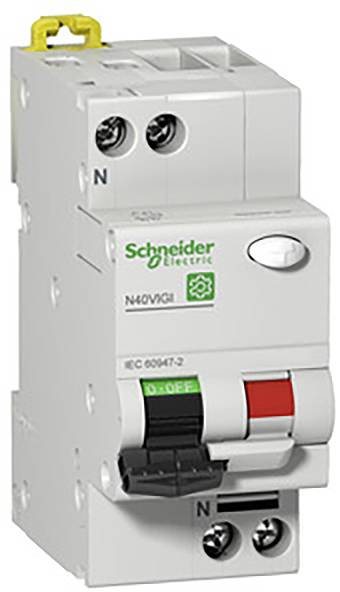

FI/LS-brytare Multi 9 OEM, N40 Vigi, 6KA (IEC/en 61009-1). 1-polig+N, nominell ström 16A, C-karakteristik, nominell felström 300 mA, driftspänning (UE) 240V AC, isolationsspänning (UI) 400V AC. Fastsättning med en normal clipförslutning på din-skena. Tröskelformad koppling för slitagefritt brytning av kontakter Kontrollknapp- för regelbunden kontroll av funktionen. JORDFELSBRYTARE N40 Vigi för skydd av personer vid direkt beröring, anläggningar mot brandrisk, överbelastning och kortslutning, samt för omkoppling och delning av strömkretsar. Teknik för insatsenhet- termomagnetisk. Dessutom stackningsbar hjälpmodul (tillval)- visning av kopplingsläge (OF), felutlösning (SD), arbetsströmutlösare (MX, MX+OF), underspänningsutlösare (MN, MNS, MNX). Verktygslös montering på vänster sida av enheten. N40 Vigo uppfyller följande standarder IEC/en 61009-1.

FI/LS-brytare Multi 9 OEM, N40 Vigi, 6KA (IEC/en 61009-1). 1-polig+N, nominell ström 16A, C-karakteristik, nominell felström 300 mA, driftspänning (UE) 240V AC, isolationsspänning (UI) 400V AC. Fastsättning med en normal clipförslutning på din-skena. Tröskelformad koppling för slitagefritt brytning av kontakter Kontrollknapp- för regelbunden kontroll av funktionen. JORDFELSBRYTARE N40 Vigi för skydd av personer vid direkt beröring, anläggningar mot brandrisk, överbelastning och kortslutning, samt för omkoppling och delning av strömkretsar. Teknik för insatsenhet- termomagnetisk. Dessutom stackningsbar hjälpmodul (tillval)- visning av kopplingsläge (OF), felutlösning (SD), arbetsströmutlösare (MX, MX+OF), underspänningsutlösare (MN, MNS, MNX). Verktygslös montering på vänster sida av enheten. N40 Vigo uppfyller följande standarder IEC/en 61009-1.

Typ av produkt

Jordfelsbrytare/Säkerhetsbrytare

Innehåll

1

Voltage type

AC

Built-in depth

44

Rated current

16

Rated voltage

240

Release characteristic

C

Rated insulation voltage Ui

400

Rated fault current

0.3

Leakage current type

AC

Surge current capacity

0.25

Current limiting class

3

Overvoltage category

4

Pollution degree

3

Width in number of modular spacings

2

Frequency

50 Hz

Degree of protection (IP)

IP20

Number of protected poles

1

Concurrently switching neutral conductor

TRUE

Rated short-circuit breaking capacity according to IEC 60947-2

6

With interlocking device

TRUE

Flush-mounted installation

FALSE

Number of poles (total)

2

Anti-nuisance tripping version

FALSE

Rated impulse withstand voltage Uimp

4

Rated short-circuit breaking capacity Icn according to EN 61009-1

6

Disconnection characteristic

Undelayed
