Beskrivning

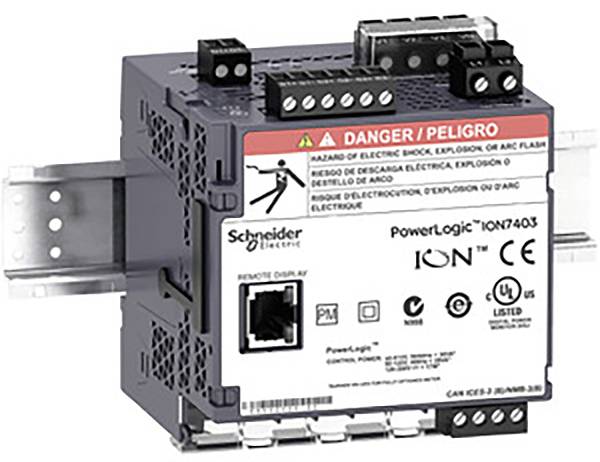

Nätanalysator serie ION7400 för frontmontage i låg- och medelspännings-tillämpningar utan display. Montering på din-skena, noggrannhetsklass 0,2S. 4-kvadrantmätning, import och export för aktiv och reaktiv energi, aktiv, reaktiv, skenbar energiräknare per fas samt separata energiräknare med tariffval via veckotimer, kommunikation eller kontakt. Ström, spänning (genomsnitt och per fas), medelvärde för ström, aktiv effekt, reaktiv effekt, skenbar effekt, effektfaktor (totalt och per fas) effektmedelvärde. Frekvens, min- och max-värden av momentana värden, max-värden för ström- och effekt-medelvärden. Övertoner THD i, THD U och TDD, övertonsanalys- mätvärden per fas med stapeldiagram upp till 127. Via programvara. Övertoner på enhetens display, upp till 63. Gränsvärdesövervakning och larm: Självlärande tröskelvärden med alarm via visning eller kommunikation. 52 dataregistrering med vardera 16 kanaler för registrering av sanna effektivvärden (minuter-, sekunder- eller 10ms-värden), händelseregistrering med tidsstämpel i millisekunder. Avancerad störskrivningsfunktion för nätoscilloskop vid händelser med upp till 256 samples/period. För diverse triggerhändelser perEcoStruxure Power Power Monitoring Expert med inspelningstid över 210 perioder resp. 4s vid hög avkänning. Högt minnesdjup på 512 MB. Anmärkning: Som E/A-moduler, display och reservdelar för ION7400 används tillbehör till PM8000.

Nätanalysator serie ION7400 för frontmontage i låg- och medelspännings-tillämpningar utan display. Montering på din-skena, noggrannhetsklass 0,2S. 4-kvadrantmätning, import och export för aktiv och reaktiv energi, aktiv, reaktiv, skenbar energiräknare per fas samt separata energiräknare med tariffval via veckotimer, kommunikation eller kontakt. Ström, spänning (genomsnitt och per fas), medelvärde för ström, aktiv effekt, reaktiv effekt, skenbar effekt, effektfaktor (totalt och per fas) effektmedelvärde. Frekvens, min- och max-värden av momentana värden, max-värden för ström- och effekt-medelvärden. Övertoner THD i, THD U och TDD, övertonsanalys- mätvärden per fas med stapeldiagram upp till 127. Via programvara. Övertoner på enhetens display, upp till 63. Gränsvärdesövervakning och larm: Självlärande tröskelvärden med alarm via visning eller kommunikation. 52 dataregistrering med vardera 16 kanaler för registrering av sanna effektivvärden (minuter-, sekunder- eller 10ms-värden), händelseregistrering med tidsstämpel i millisekunder. Avancerad störskrivningsfunktion för nätoscilloskop vid händelser med upp till 256 samples/period. För diverse triggerhändelser perEcoStruxure Power Power Monitoring Expert med inspelningstid över 210 perioder resp. 4s vid hög avkänning. Högt minnesdjup på 512 MB. Anmärkning: Som E/A-moduler, display och reservdelar för ION7400 används tillbehör till PM8000.

Typ av produkt

E-räknare

Typ

METSEION7413

Mounting method

Built-in

Width

90.5

Model

Measurement transformer

Height

90.5

Voltage type

DC

Measured value memory

TRUE

Indication

Other

Max. current (Imax)

10.0

Reactive power

TRUE

Accuracy class

0.2

Harmonics measurement

TRUE

Power factor

TRUE

Effective power

TRUE

Apparent power

TRUE

Step angle (cos phi)

TRUE

Supporting protocol for LON

FALSE

Supporting protocol for Modbus

TRUE

Max. value storage

TRUE

Min. value storage

TRUE

With communication interface RS-485

TRUE

Calibrated

TRUE

Pulse output

Electrical

Pole type

Three conductor/four conductor

Measurement type load profile

TRUE

Nominal current (In)

5.0

With communication interface KNX

FALSE

With communication interface according to EN 62056-21

FALSE

Wth communication interface M-Bus

FALSE
