Beskrivning

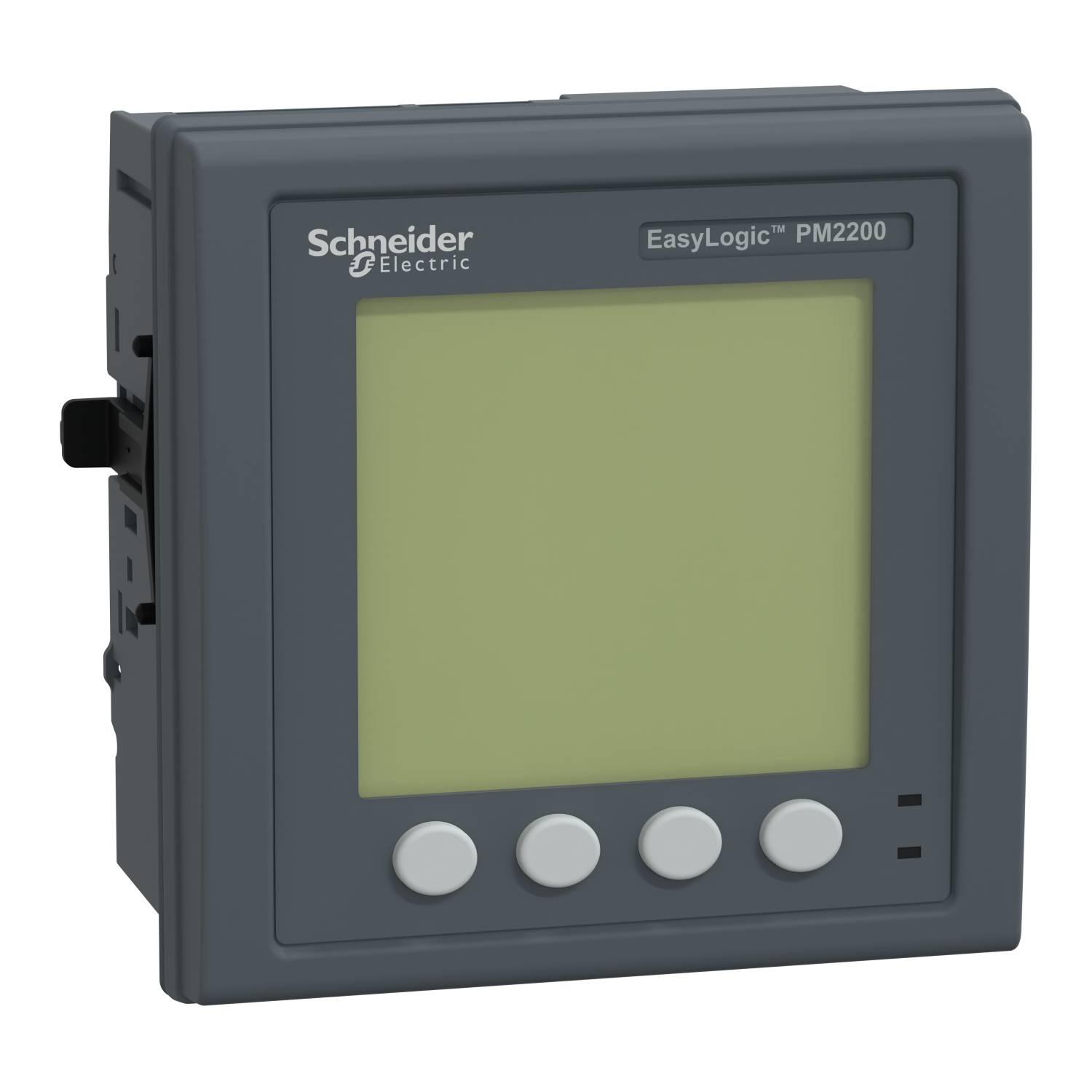

Frontmonterad enhet 96 mm x 96 mm med bakgrundsbelyst LCD-display med 128 x 128 pixlar. Mätning av aktiv energi enligt IEC 62053-22 noggrannhetsklass 0,5. 4-kvadrantmätning: Import och export för aktiv och reaktiv energi, aktiv-, blind-, skenbar energiräknare per fas. Ström, spänning (genomsnitt och per fas), ström-medelvärde, aktiv-, blind- och skenbar effekt, max.-värden för ström- och effekt-medelvärden, effektfaktor (totalt och per fas). Effekt-medelvärde, frekvens, övertoner THD i, THD U, Drifttimmätarvärde och belastning. Min- och max-värden av momentana värden,stapeldiagram: Upp till 31. Översvängningar. Strömmätning med 1A/5A omvandlare. Den har en RS485-kommunikationsport via Modbus RTU-protokoll, 4 tariffmätare. Räknaren kan kompletteras med tillägg av Add-On IO-moduler för VAGNÖVERVAKNING. Modulen har antingen två kanaler vardera med digitala in- och utgångar eller analoga in- och utgångar. Urval av 29 larmtyper (t.ex. överbelastning, underspänning) via ION Setup.larm via display (händelseminne för 40 aktiva / 40 historiska larm med)tidsstämpel eller kommunikation. Anpassningsbar 15 min-dataregistrering för upp till 2 parametrar.möjlighet att välja effekt (W, VA,var), energi (±Wh, ±VAh, ±VARh). BEHOV(W, VA, VAR). Konfiguration och avläsning med ION Setup.

Frontmonterad enhet 96 mm x 96 mm med bakgrundsbelyst LCD-display med 128 x 128 pixlar. Mätning av aktiv energi enligt IEC 62053-22 noggrannhetsklass 0,5. 4-kvadrantmätning: Import och export för aktiv och reaktiv energi, aktiv-, blind-, skenbar energiräknare per fas. Ström, spänning (genomsnitt och per fas), ström-medelvärde, aktiv-, blind- och skenbar effekt, max.-värden för ström- och effekt-medelvärden, effektfaktor (totalt och per fas). Effekt-medelvärde, frekvens, övertoner THD i, THD U, Drifttimmätarvärde och belastning. Min- och max-värden av momentana värden,stapeldiagram: Upp till 31. Översvängningar. Strömmätning med 1A/5A omvandlare. Den har en RS485-kommunikationsport via Modbus RTU-protokoll, 4 tariffmätare. Räknaren kan kompletteras med tillägg av Add-On IO-moduler för VAGNÖVERVAKNING. Modulen har antingen två kanaler vardera med digitala in- och utgångar eller analoga in- och utgångar. Urval av 29 larmtyper (t.ex. överbelastning, underspänning) via ION Setup.larm via display (händelseminne för 40 aktiva / 40 historiska larm med)tidsstämpel eller kommunikation. Anpassningsbar 15 min-dataregistrering för upp till 2 parametrar.möjlighet att välja effekt (W, VA,var), energi (±Wh, ±VAh, ±VARh). BEHOV(W, VA, VAR). Konfiguration och avläsning med ION Setup.

Typ av produkt

E-räknare

Typ

METSEPM2230

Mounting method

Front mounting

Width

96

Model

Measurement transformer

Height

96

Voltage type

AC/DC

Measured value memory

FALSE

Indication

Digital

Max. current (Imax)

6.0

Reactive power

TRUE

Accuracy class

0.5

Harmonics measurement

TRUE

Power factor

TRUE

Effective power

TRUE

Apparent power

TRUE

Step angle (cos phi)

FALSE

Supporting protocol for LON

FALSE

Supporting protocol for Modbus

TRUE

Max. value storage

TRUE

Min. value storage

TRUE

With communication interface RS-485

TRUE

Calibrated

FALSE

Pulse output

Optical

Pole type

Three conductor/four conductor

Measurement type load profile

TRUE

Nominal current (In)

5.0

With communication interface KNX

FALSE

With communication interface according to EN 62056-21

FALSE

Wth communication interface M-Bus

FALSE
