Beskrivning

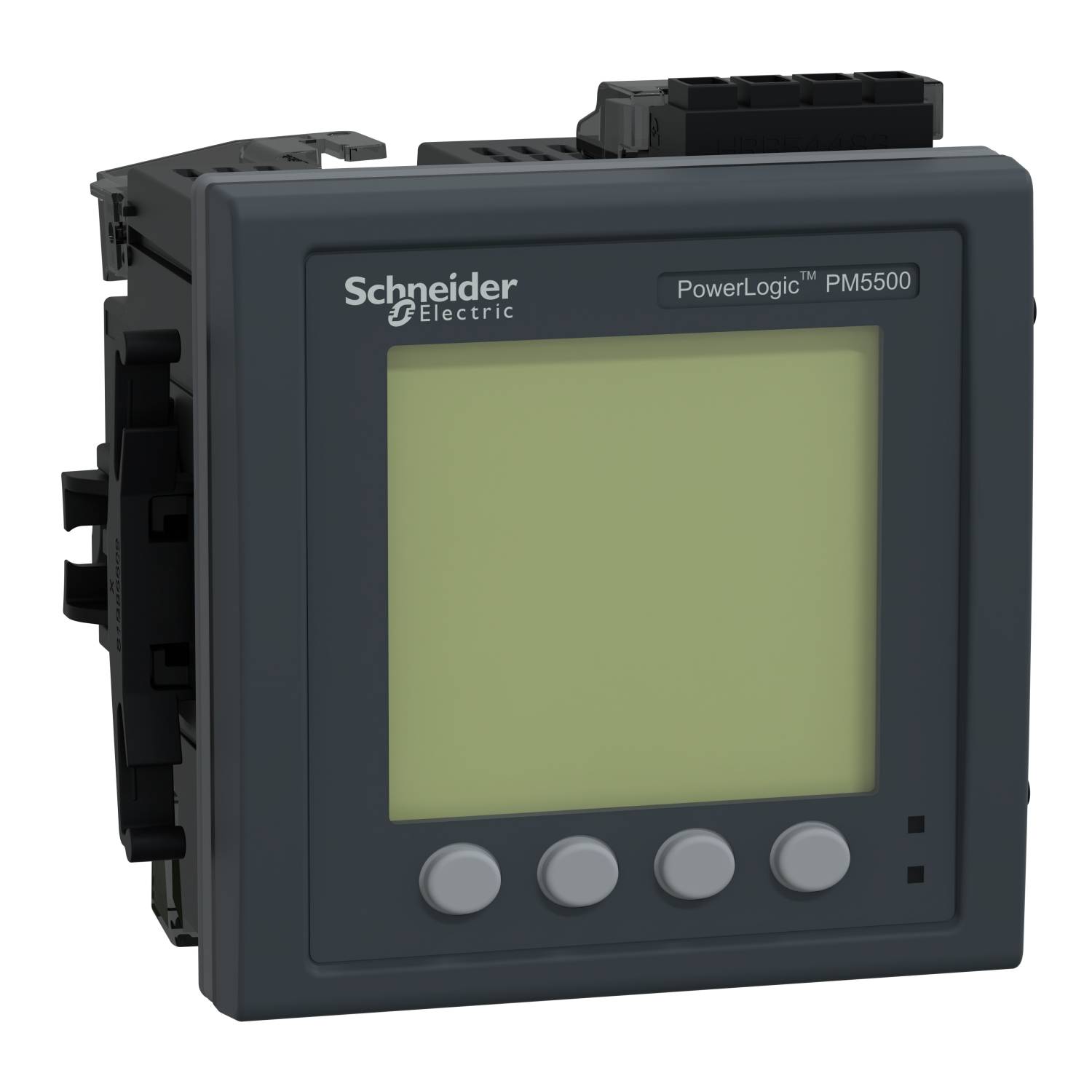

PM5580 är en universalmätare för frontmontage (96 mm x 96 mm) med helgrafisk och bakgrundsbelyst LCD-display. Mätaren med noggrannhetsklass 0,2S (enligt standarden IEC 62053-22) mäter energi, aktiv och reaktiv effekt, spänning, ström, frekvens, effektfaktor och övertonsanalys upp till 63. Med 1,1 MB minne för upp till 14 valbara parametrar med konfigurerbart intervall och varaktighet. Den har dessutom en direkt övervakning av neutralledarströmmen. Mätaren arbetar i ett likströmsnät och accepterar en matningsspänning på 24 VDC. Märkström för denna mätare är 1A eller 5A och den stöder 1P+N, 3P eller 3P+N-konfigurationer. Området för mätspänning mellan faserna är 20 till 690 VAC vid 45 till 65 Hz, mätområdet mellan fas- och neutralledare är 20 till 400VAC vid 45 till 65 Hz. Kommunikationsval är Modbus RTU (RS485), Modbus TCP (Ethernet), (med 2 RJ45-portar, gesched, samma IP) samt BACnet/IP. De inbäddade kommunikationsfunktionerna möjliggör stöd för DNP 3.0-protokollet, åtkomst till en integrerad webbserver och en seriell Ethernet-gateway. Mätaren har dessutom fyra digitala ingångar med FASSTÖD och två DIGITALA utgångar. Det finns 52 konfigurerbara larm och det stöder åtta tariffplaner. Produktmåtten är följande: Bredd 96 mm, djup 77 mm, höjd 96 mm och vikt 450 g.

PM5580 är en universalmätare för frontmontage (96 mm x 96 mm) med helgrafisk och bakgrundsbelyst LCD-display. Mätaren med noggrannhetsklass 0,2S (enligt standarden IEC 62053-22) mäter energi, aktiv och reaktiv effekt, spänning, ström, frekvens, effektfaktor och övertonsanalys upp till 63. Med 1,1 MB minne för upp till 14 valbara parametrar med konfigurerbart intervall och varaktighet. Den har dessutom en direkt övervakning av neutralledarströmmen. Mätaren arbetar i ett likströmsnät och accepterar en matningsspänning på 24 VDC. Märkström för denna mätare är 1A eller 5A och den stöder 1P+N, 3P eller 3P+N-konfigurationer. Området för mätspänning mellan faserna är 20 till 690 VAC vid 45 till 65 Hz, mätområdet mellan fas- och neutralledare är 20 till 400VAC vid 45 till 65 Hz. Kommunikationsval är Modbus RTU (RS485), Modbus TCP (Ethernet), (med 2 RJ45-portar, gesched, samma IP) samt BACnet/IP. De inbäddade kommunikationsfunktionerna möjliggör stöd för DNP 3.0-protokollet, åtkomst till en integrerad webbserver och en seriell Ethernet-gateway. Mätaren har dessutom fyra digitala ingångar med FASSTÖD och två DIGITALA utgångar. Det finns 52 konfigurerbara larm och det stöder åtta tariffplaner. Produktmåtten är följande: Bredd 96 mm, djup 77 mm, höjd 96 mm och vikt 450 g.

Typ av produkt

Elmätare

Typ

METSEPM5580

Mounting method

Front mounting

Width

102

Model

Measurement transformer

Height

112

Voltage type

DC

Measured value memory

TRUE

Indication

Graphic

Max. current (Imax)

10.0

Reactive power

TRUE

Accuracy class

0.2

Harmonics measurement

TRUE

Power factor

TRUE

Effective power

TRUE

Apparent power

TRUE

Step angle (cos phi)

FALSE

Supporting protocol for LON

FALSE

Supporting protocol for Modbus

TRUE

Max. value storage

TRUE

Min. value storage

TRUE

With communication interface RS-485

TRUE

Calibrated

FALSE

Pulse output

Optical

Pole type

Three conductor/four conductor

Measurement type load profile

TRUE

Nominal current (In)

5.0

With communication interface KNX

FALSE

With communication interface according to EN 62056-21

FALSE

Wth communication interface M-Bus

FALSE
