Beskrivning

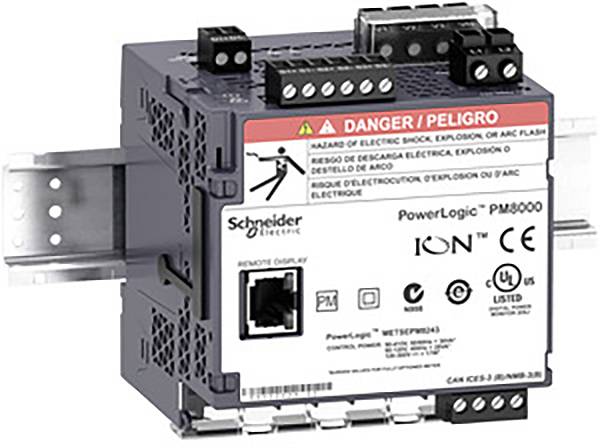

PowerLogic PM8243 är en nätanalysator för din-skena utan display, i låg- och medelspänningsapplikationer. Mätaren med noggrannhetsklass 0,2S (enligt standarden IEC 62053-22) har följande mätfunktioner. 4-kvadrantmätning: Import och export för aktiv och reaktiv energi, aktiv, reaktiv, skenbar energiräknare per fas samt separata energiräknare med tariffval via veckotimer. Ström, spänning (genomsnitt och per fas), medelvärde för ström, aktiv effekt, reaktiv effekt, skenbar effekt, effektfaktor (totalt och per fas) effektmedelvärde. Frekvens, min- och max-värden av momentana värden, max-värden för ström- och effekt-medelvärden. Övertoner THD i, THD U och TDD. Övertonsanalys: Mätvärden per fas med stapeldiagram. upp till 63. Övertonsanalys på apparatdisplayen. upp till 127. Övertonsanalys via programvara Drifttidsmätare för mätare och last, gränsvärdesövervakning och larm: Självlärande gränsvärde med larm via visning eller kommunikation. 50 dataregistrering med vardera 16 kanaler för registrering av sanna effektivvärden (minuter-, sekunder- eller 10ms-värden), händelseregistrering med tidsstämpel i millisekunder. Avancerad störskrivningsfunktion för nätoscilloskop vid händelser med upp till 256 samples/period för diverse triggerhändelser, identifiering av felriktning och högt minnesdjup på 512 MB. Omvandlarmätning av trefasnät via strömtransformator (sekundär 1 eller 5A) inklusive 4. Strömingång för N-ledarmätning och direktmätning upp till 690 V AC resp. Mittspänningsanvändningsområden via spänningsomvandlare. Kommunikationsportar och protokoll är ett RS- 485-gränssnitt (Modbus RTU, ION, DNP3) och Ethernet med 2 fysikaliska Ethernet-portar (salviched) med en IP-adress (Modbus TCP, ION TCP, DNP3 TCP, IEC 61850). Konfigurerbar Onboard webbserver. Kan anslutas till E/A-moduler för att även ansluta 2 differensströmmätningar (RCM). Mått (BxHxD): 91 x 105 x 91 mm (plus 22,5 mm per E/A-warranter).

PowerLogic PM8243 är en nätanalysator för din-skena utan display, i låg- och medelspänningsapplikationer. Mätaren med noggrannhetsklass 0,2S (enligt standarden IEC 62053-22) har följande mätfunktioner. 4-kvadrantmätning: Import och export för aktiv och reaktiv energi, aktiv, reaktiv, skenbar energiräknare per fas samt separata energiräknare med tariffval via veckotimer. Ström, spänning (genomsnitt och per fas), medelvärde för ström, aktiv effekt, reaktiv effekt, skenbar effekt, effektfaktor (totalt och per fas) effektmedelvärde. Frekvens, min- och max-värden av momentana värden, max-värden för ström- och effekt-medelvärden. Övertoner THD i, THD U och TDD. Övertonsanalys: Mätvärden per fas med stapeldiagram. upp till 63. Övertonsanalys på apparatdisplayen. upp till 127. Övertonsanalys via programvara Drifttidsmätare för mätare och last, gränsvärdesövervakning och larm: Självlärande gränsvärde med larm via visning eller kommunikation. 50 dataregistrering med vardera 16 kanaler för registrering av sanna effektivvärden (minuter-, sekunder- eller 10ms-värden), händelseregistrering med tidsstämpel i millisekunder. Avancerad störskrivningsfunktion för nätoscilloskop vid händelser med upp till 256 samples/period för diverse triggerhändelser, identifiering av felriktning och högt minnesdjup på 512 MB. Omvandlarmätning av trefasnät via strömtransformator (sekundär 1 eller 5A) inklusive 4. Strömingång för N-ledarmätning och direktmätning upp till 690 V AC resp. Mittspänningsanvändningsområden via spänningsomvandlare. Kommunikationsportar och protokoll är ett RS- 485-gränssnitt (Modbus RTU, ION, DNP3) och Ethernet med 2 fysikaliska Ethernet-portar (salviched) med en IP-adress (Modbus TCP, ION TCP, DNP3 TCP, IEC 61850). Konfigurerbar Onboard webbserver. Kan anslutas till E/A-moduler för att även ansluta 2 differensströmmätningar (RCM). Mått (BxHxD): 91 x 105 x 91 mm (plus 22,5 mm per E/A-warranter).

Typ av produkt

E-räknare

Typ

METSEPM8243

Mounting method

Built-in

Width

90.5

Model

Measurement transformer

Height

90.5

Voltage type

AC/DC

Measured value memory

TRUE

Indication

Other

Max. current (Imax)

10.0

Reactive power

TRUE

Accuracy class

0.2

Harmonics measurement

TRUE

Power factor

TRUE

Effective power

TRUE

Apparent power

TRUE

Step angle (cos phi)

TRUE

Supporting protocol for LON

FALSE

Supporting protocol for Modbus

TRUE

Max. value storage

TRUE

Min. value storage

TRUE

With communication interface RS-485

TRUE

Calibrated

TRUE

Pulse output

Electrical

Pole type

Three conductor/four conductor

Measurement type load profile

TRUE

Nominal current (In)

10.0

With communication interface KNX

FALSE

With communication interface according to EN 62056-21

FALSE

Wth communication interface M-Bus

FALSE
