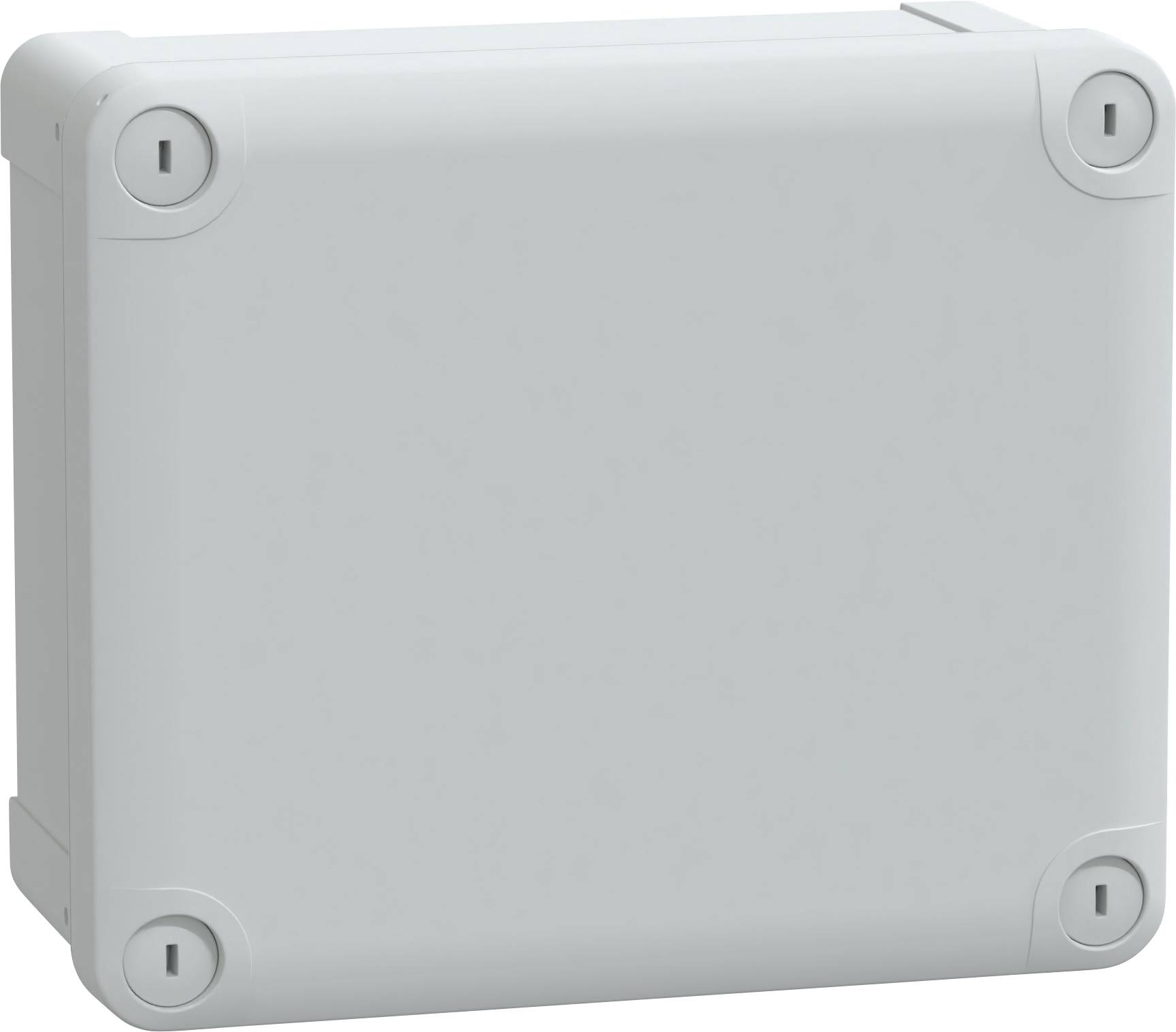

Beskrivning

Tillförlitlig kvalitet för industriell användning. PanelSeT TBS-höljeserien är avsedd för användning i industriella inomhusmiljöer utan speciella hygienkrav. Den uppfyller normen IEC 62208:2023 för ett tomt hölje vid lågspänningsställverk. Utöver detta ska tillverkaren tillhandahålla en testsammanfattning och ett intyg om överensstämmelse som grundar sig på utförda konstruktionskontroller – för maximal säkerhet och överensstämmelse med normerna. Flexibel – perfekt passform för varje användning. Tack vare exakt tillverkning motsvarar chassiet exakt katalogmåtten. Dess genomtänkta design gör att man kan kombinera den med mångsidiga tillbehör och en flexibel anpassning till olika monteringssituationer – ideal för individuella projektkrav Återvunnen plast – robust, hållbar, normanpassad. PanelSeT TBS-höljet består av ABS-plast med en återvinningsandel på minst 45 % (post-industriell). De är konstruerade för temperaturer från -25 °C till +60 °C, glödgningsbeständig upp till 650 °C (enligt IEC 60695-2-11) och stöttålig enligt IK07 (enligt IEC 62262). Kapslingarna har skyddsklass IP66 (IEC 60529) samt en isolering av skyddsklass II (IEC 61140).Intelligenta detaljer för vardagen på monteringenRAL 7035-färgton, tillval med transparent lock – även för synliga installationerLocket kan fixeras utanför tätningsområdet med 4 plastskruvar som inte kan tappas bortVerktygslös montering och demontering med en flatskruvmejsel möjligFörstärkta kanter på underdel och lock för ökad stabilitetLåsbar – för mer säkerhetKabelskruvkopplingar kan utan problem integrerasEnkelt utbytbart lock vid skador eller designbyteFlexibel montering – lämplig för alla monteringssituationerHöljet kan monteras på tre sätt:1. Via fyra hörnkanaler utanför tätningsområdet (från 138 × 93 × 72 mm)2. Genom två eller fyra långa hål på baksidan3. Med hjälp av fästelement (från 116 × 116 × 62 mm)Digitalt planeringsstöd inklusive alla TBS-höljen tillhandahålls med omfattande teknisk dokumentation: Miljöcertifikat (PEP, RoHS) samt 2D-, 3D- och CAD-filer, kompatibel med SEE ELECTRICAL, ETAP, EPLAN och WSCAD – för en sömlös integrering i din planering.

ABS-höljet är enkelt att montera med 3 monteringsmöjligheterKapslingsklass IP66Stöttålighet: IK07

Tillförlitlig kvalitet för industriell användning. PanelSeT TBS-höljeserien är avsedd för användning i industriella inomhusmiljöer utan speciella hygienkrav. Den uppfyller normen IEC 62208:2023 för ett tomt hölje vid lågspänningsställverk. Utöver detta ska tillverkaren tillhandahålla en testsammanfattning och ett intyg om överensstämmelse som grundar sig på utförda konstruktionskontroller – för maximal säkerhet och överensstämmelse med normerna. Flexibel – perfekt passform för varje användning. Tack vare exakt tillverkning motsvarar chassiet exakt katalogmåtten. Dess genomtänkta design gör att man kan kombinera den med mångsidiga tillbehör och en flexibel anpassning till olika monteringssituationer – ideal för individuella projektkrav Återvunnen plast – robust, hållbar, normanpassad. PanelSeT TBS-höljet består av ABS-plast med en återvinningsandel på minst 45 % (post-industriell). De är konstruerade för temperaturer från -25 °C till +60 °C, glödgningsbeständig upp till 650 °C (enligt IEC 60695-2-11) och stöttålig enligt IK07 (enligt IEC 62262). Kapslingarna har skyddsklass IP66 (IEC 60529) samt en isolering av skyddsklass II (IEC 61140).Intelligenta detaljer för vardagen på monteringenRAL 7035-färgton, tillval med transparent lock – även för synliga installationerLocket kan fixeras utanför tätningsområdet med 4 plastskruvar som inte kan tappas bortVerktygslös montering och demontering med en flatskruvmejsel möjligFörstärkta kanter på underdel och lock för ökad stabilitetLåsbar – för mer säkerhetKabelskruvkopplingar kan utan problem integrerasEnkelt utbytbart lock vid skador eller designbyteFlexibel montering – lämplig för alla monteringssituationerHöljet kan monteras på tre sätt:1. Via fyra hörnkanaler utanför tätningsområdet (från 138 × 93 × 72 mm)2. Genom två eller fyra långa hål på baksidan3. Med hjälp av fästelement (från 116 × 116 × 62 mm)Digitalt planeringsstöd inklusive alla TBS-höljen tillhandahålls med omfattande teknisk dokumentation: Miljöcertifikat (PEP, RoHS) samt 2D-, 3D- och CAD-filer, kompatibel med SEE ELECTRICAL, ETAP, EPLAN och WSCAD – för en sömlös integrering i din planering.

ABS-höljet är enkelt att montera med 3 monteringsmöjligheterKapslingsklass IP66Stöttålighet: IK07

Typ av produkt

Väggskåp

Material

ABS

Skyddsklass

IP66

Tillverkarfärg

Grå-vit (RAL 7035)

Bredd

164

Höjd

192

Vikt

0.45

Innehåll

1

Typ

PanelSeT TBS

Mått.

(B x H x D) 164 x 192 x 87 mm

Tillverkarnr.

NSYTBS19168

Djup

87

Mounting method

Surface mounted

Protection class according to IEC 61140

II

Colour

Grey

Width

164

Height

192

Depth

87

RAL-number

7035

With mounting plate

FALSE

Surface protection

Untreated

Number of rows

0

Type of covering

Cover

Number of conduit inlets

2

Housing material

Plastic

Impact strength

IK07

Degree of protection (IP)

IP66

With lock

FALSE

Cover model

Closed

Degree of protection (NEMA)

4
